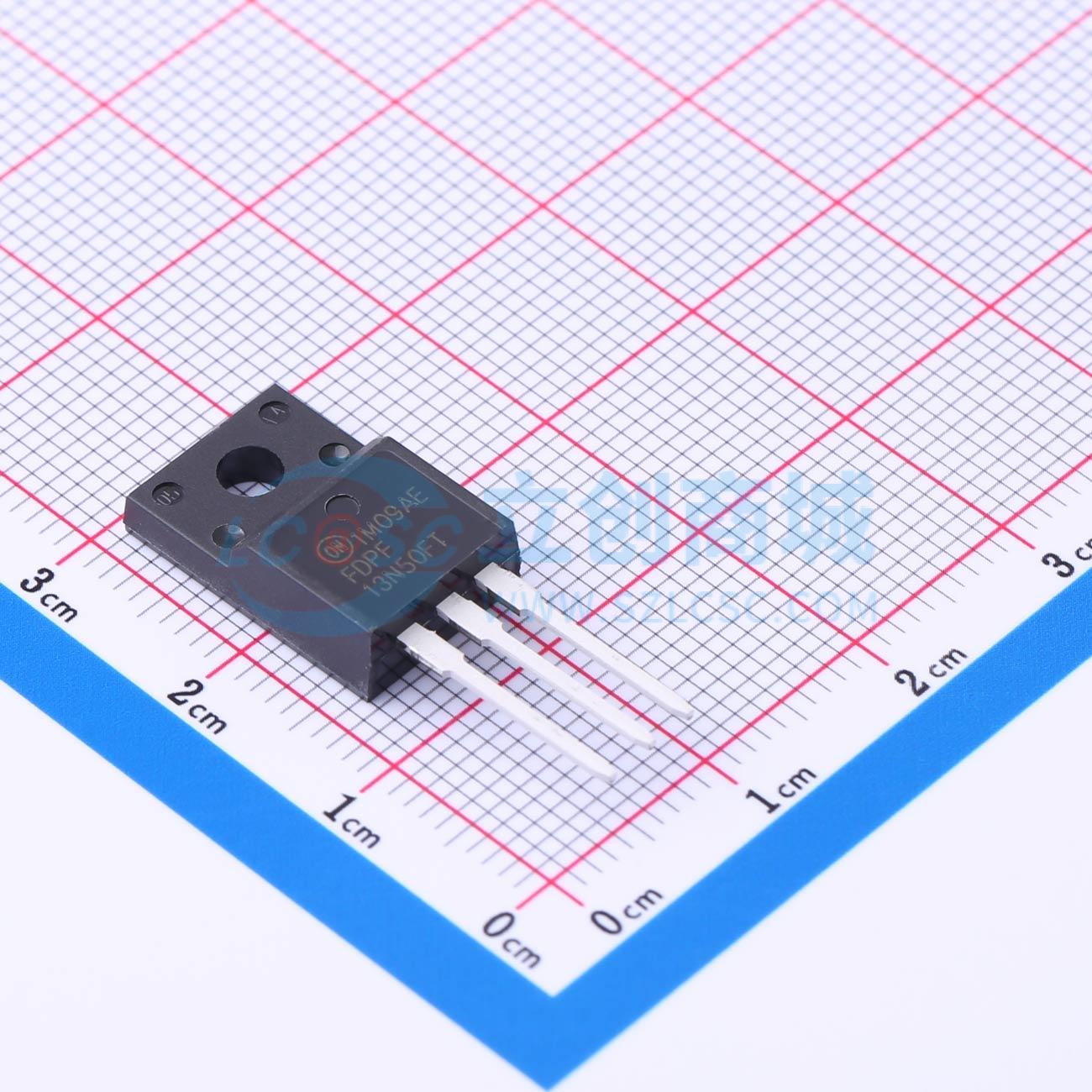

温馨提醒：图片仅供参考，商品以实物为准
FDPF13N50FT
1个N沟道 耐压:500V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UniFET™ MOSFET是基于平面条纹和DMOS技术的高压MOSFET产品系列。该MOSFET专为降低导通电阻、提供更优的开关性能和更高的雪崩能量强度而设计。通过寿命控制，UniFET FRFET® MOSFET的体二极管反向恢复性能得到了提升
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDPF13N50FT
- 商品编号
- C899158
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 420mΩ@10V | |
| 耗散功率(Pd) | 42W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 1.93nF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
UniFETTM MOSFET是基于平面条纹和DMOS技术的高压MOSFET系列。这款MOSFET专为降低导通电阻而设计,能提供更优的开关性能和更高的雪崩能量强度。通过寿命控制,UniFET FRFET® MOSFET的体二极管反向恢复性能得到提升。其trr小于100纳秒,反向dv/dt抗扰度为15V/ns,而普通平面MOSFET的trr和反向dv/dt抗扰度则分别超过200纳秒和4.5V/ns。因此,在MOSFET体二极管性能至关重要的某些应用中,它可省去额外元件并提高系统可靠性。该器件系列适用于开关电源转换器应用,如功率因数校正(PFC)、平板显示(FPD)电视电源、ATX和电子灯镇流器。
商品特性
- RDS(on) = 420 m Ω(典型值) @ VGS = 10 V, ID = 6 A
- 低栅极电荷(典型值30 nC)
- 低 C\text rss(典型值14.5 pF)
- 经过100%雪崩测试
- 改善的dv/dt性能
- 符合RoHS标准
应用领域
-LCD/LED/PDP电视-照明-不间断电源
