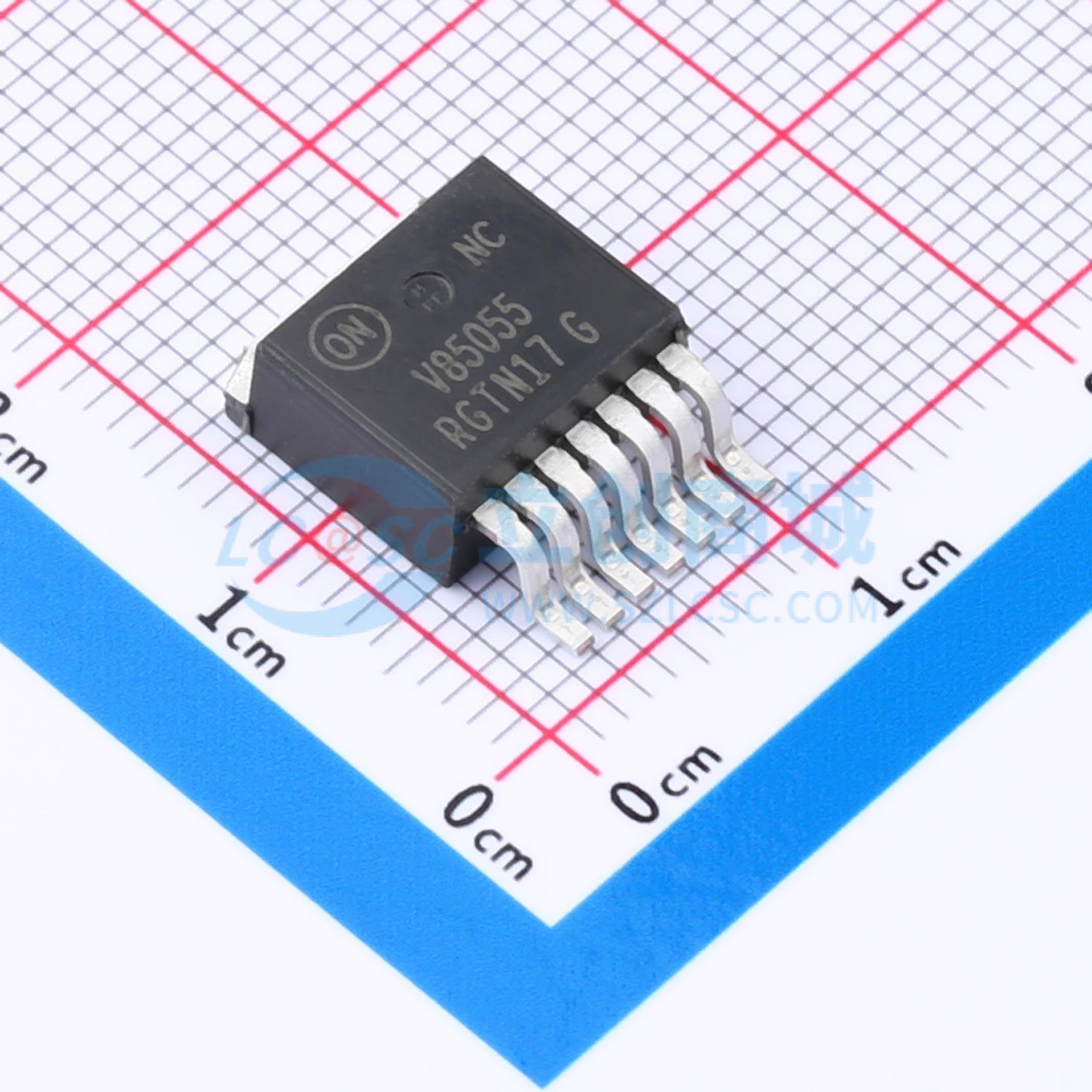

温馨提醒：图片仅供参考，商品以实物为准

NCV8505D2T50R4G

LDo线性稳压器，微功耗，ENABLE，DELAY，RESET

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV8505是一系列精密微功耗电压调节器。其输出电流能力为400 mA。该系列有可调输出电压以及2.5 V、3.3 V和5.0 V等输出电压选项
品牌名称: onsemi(安森美)
商品型号: NCV8505D2T50R4G
商品编号: C898495
商品封装: D2PAK-7
包装方式: 编带
商品毛重: 1.7克(g)

商品参数

商品概述

NCV8505是一系列精密微功耗电压调节器。其输出电流能力为400 mA。该系列有可调输出电压选项，以及2.5 V、3.3 V和5.0 V固定输出电压选项。输出电压精度在±2.0%以内，在400 mA电流下的最大压差为0.6 V。低静态电流是其一大特点，当使能端（ENABLE）为0 V时，电流消耗小于1.0 μA。当使能端为5.0 V且负载为100 μA时，该器件仅消耗200 μA电流。该器件非常适合所有由电池供电的微处理器设备。微处理器控制逻辑包括一个带延迟的有效复位（RESET）功能。有效复位电路在低至1.0 V的输出电压下仍能正常工作。在电源上电过程中，或者在正常工作期间，如果输出电压降至调节范围以下，复位功能将被激活。该调节器具备反接电池、短路和热过载保护功能。该器件能够承受负载突降瞬变，因此适用于汽车环境。该器件还针对电磁兼容性（EMC）条件进行了优化。

商品特性

输出电压选项：可调、2.5 V、3.3 V、5.0 V
输出精度：±2.0%
低睡眠电流：<1.0 μA
低静态电流：200 μA
固定或可调输出电压
有效复位功能
使能功能
输出电流能力：400 mA
故障保护：+60 V峰值瞬态电压、-15 V反向电压、短路、热过载
带有NCV前缀，适用于汽车及其他需要场地和变更控制的应用
通过AEC认证
具备生产件批准程序（PPAP）能力
这些器件为无铅产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	45V
	输出电压	5V
	输出电流	400mA
	压差	400mV@(400mA)

	属性	参数值
	静态电流(Iq)	200uA
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
