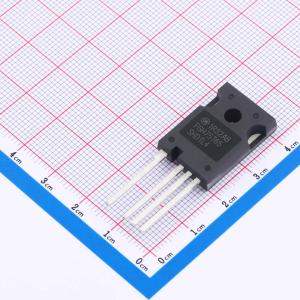

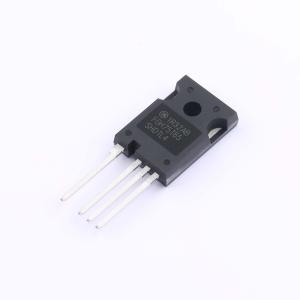

温馨提醒：图片仅供参考，商品以实物为准
FGH75T65SHDTL4
650V 150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 安森美半导体的新型场截止第 3 代 IGBT 系列采用新型场截止 IGBT 技术，为太阳能逆变器、UPS、焊接机、电信、ESS 和 PFC 等低导通和开关损耗至关重要的应用提供最佳性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGH75T65SHDTL4
- 商品编号
- C898195
- 商品封装
- TO-247-4LD
- 包装方式
- 管装
- 商品毛重
- 9.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 150A | |
| 耗散功率(Pd) | 455W | |
| 输出电容(Coes) | 183pF | |
| 正向脉冲电流(Ifm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@75A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 4V@75mA | |
| 栅极电荷量(Qg) | 126nC@15V | |
| 开启延迟时间(Td(on)) | 48ns | |
| 关断延迟时间(Td(off)) | 189ns | |
| 导通损耗(Eon) | 1.06mJ | |
| 关断损耗(Eoff) | 1.81mJ | |
| 反向恢复时间(Trr) | 76ns | |
| 反向传输电容(Cres) | 43pF |
