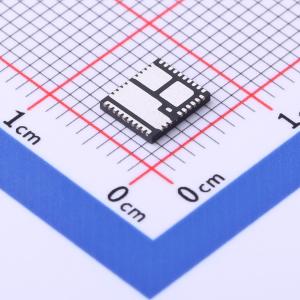

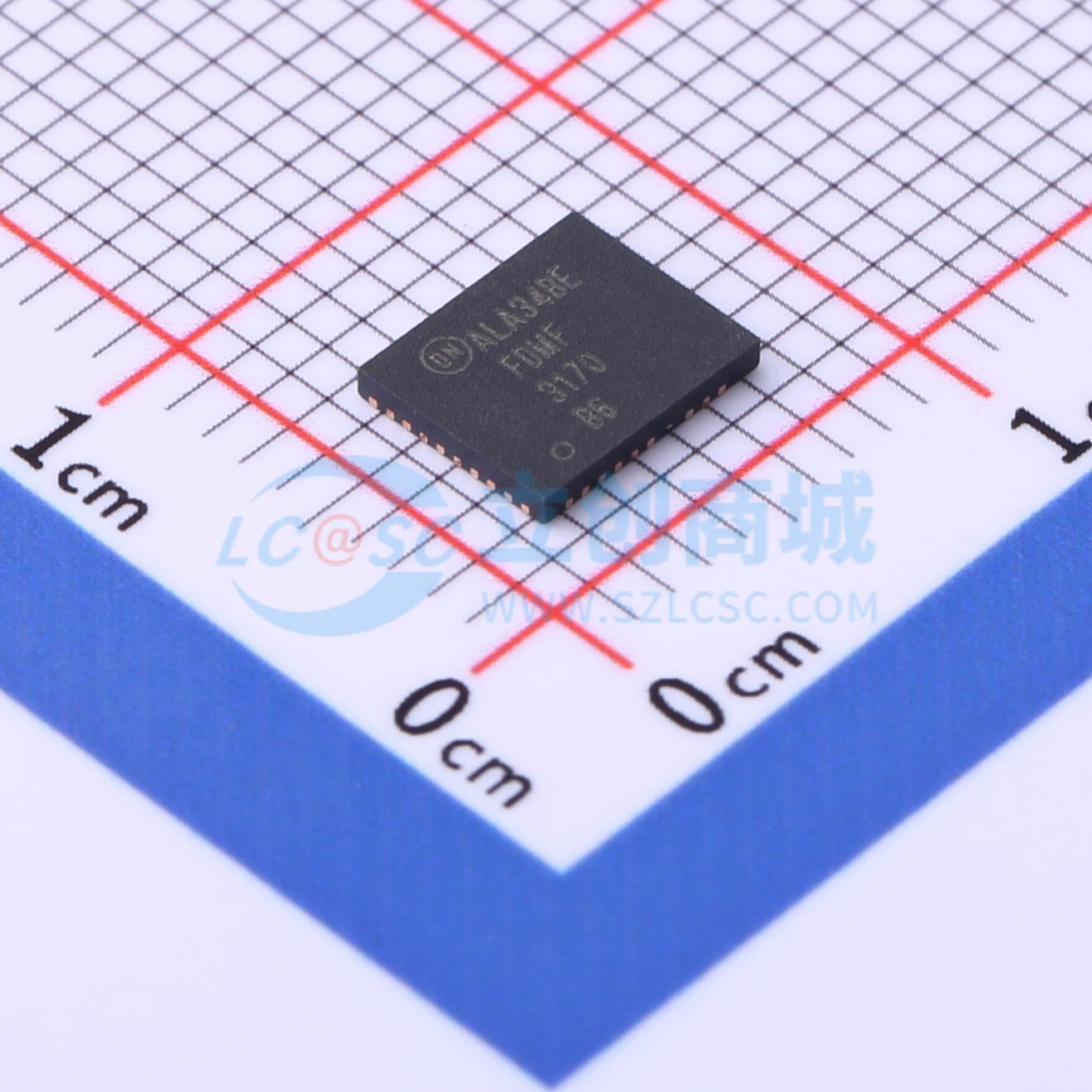

FDMF3170

FDMF3170是下一代智能功率级（SPS）解决方案，具备针对大电流、高频同步降压DC-DC转换器进行全面优化的超紧凑型集成MOSFET及驱动器。 通过集成化设计，SPS开关功率级针对驱动器和MOSFET动态性能、系统电感最小化以及功率MOSFET的RDS(ON)进行了优化。 功率MOSFET与驱动器IC的集成还支持先进的高精度模块热监测和电流监测。FDMF3170提供一个输出信号（IMON），用于报告模块实时电流。IMON是一个非常精确的5 μA/A信号，代表功率MOSFET的实时漏极电流。IMON信号可用于替代输出滤波电感DCR电流检测或电阻检测方法。 FDMF3170还集成了高精度模块热监测器（TMON）。TMON是一个电压源PTAT信号，经过校准后，在25 ℃时输出0.8 V，斜率为8 mV/℃。

• 高达70 A的电流处理能力
• 高性能、通用引脚布局、5 mm x 6 mm铜夹PQFN封装，采用仙童的PowerTrench MOSFET，可实现干净的电压波形并减少振铃
• 30V/25V击穿电压MOSFET，具备更高的长期可靠性
• 优化的FET对，在10%~15%占空比下实现最高效率，针对高达1 MHz的开关频率进行优化
• 集成电流监测器，符合英特尔VR13精度要求
• 集成温度监测器（TMON）
• 灾难性故障检测 - 过热状态热标志（OTP） - 过流保护故障（OCP） - 高端短路检测故障 - VCC和PVCC欠压锁定（UVLO） 仙童绿色封装且符合RoHS标准

• VR13 Purley系统中的CPU和内存电压调节器
• 服务器系统中的大电流通用电源轨
• 通信基础设施系统
