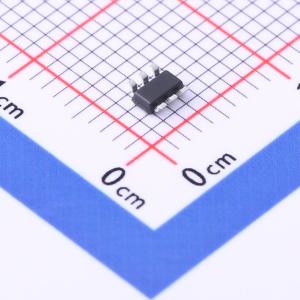

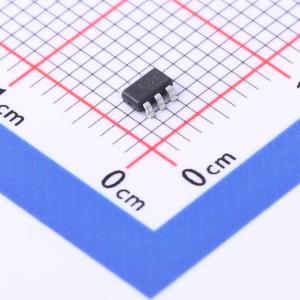

FAN5622SX
单总线数字接口线性LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性 LED 驱动器，2 沟道，带单线数字接口
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN5622SX
- 商品编号
- C890820
- 商品封装
- SuperSOT-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 2 | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
FAN5622、FAN5624 和 FAN5626 是二通道、四通道和六通道的电流沉线性 LED 驱动器，用于移动电子设备（如手机）中的主 LCD 显示屏或键盘背光。极低的 50 mV 压降使得无需使用任何电感器或开关电容即可驱动 LED。LED 输出的亮度级别通过单线数字控制接口进行编程。用户可以通过应用数字脉冲来编程 32 级线性调光步骤，并通过此接口开启和关闭 LED。由于 LED 驱动器的低压降特性，FAN562x 系列线性 LED 驱动器提供了高效率。在整个 32 级调光范围内，不同通道之间的 LED 输出匹配良好。这些 LED 驱动器还集成了短路保护、欠压保护和热保护，以确保更可靠的解决方案。FAN5622、FAN5624 和 FAN5626 分别采用非常小尺寸的封装：6 引脚 Super SOT23、10 引脚 UMLP 和 10 引脚 MicroPak MLP。
商品特性
- 一系列支持2、4或6路LED输出的线性恒流灌电流 LED驱动器
- 每个LED输出的电流灌电流驱动器：-最大输出电流30mA -在15mA IOUT时压降为50mV -通道间匹配优于3% -外部RSET单线数字控制接口，易于编程 -32级线性调光控制
- 关断电流小于1μA
- 短路、欠压和热保护
- 宽输入电压范围：2.7至5.5V
- 小尺寸封装：
- FAN5622：6引脚Super SOT23
- FAN5624：10引脚1.4 x 1.8 x 0.55 mm UMLP
- FAN5626：10引脚1.6 x 2.1 x 0.55 mm MicroPak MLP
应用领域
- 移动电话
- 移动互联网设备
- 便携式媒体播放器和MP3播放器
- LCD模块
