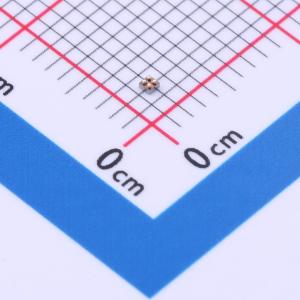

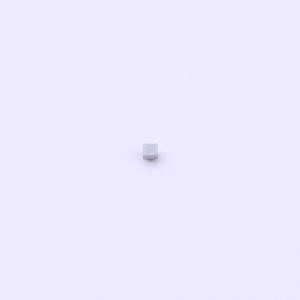

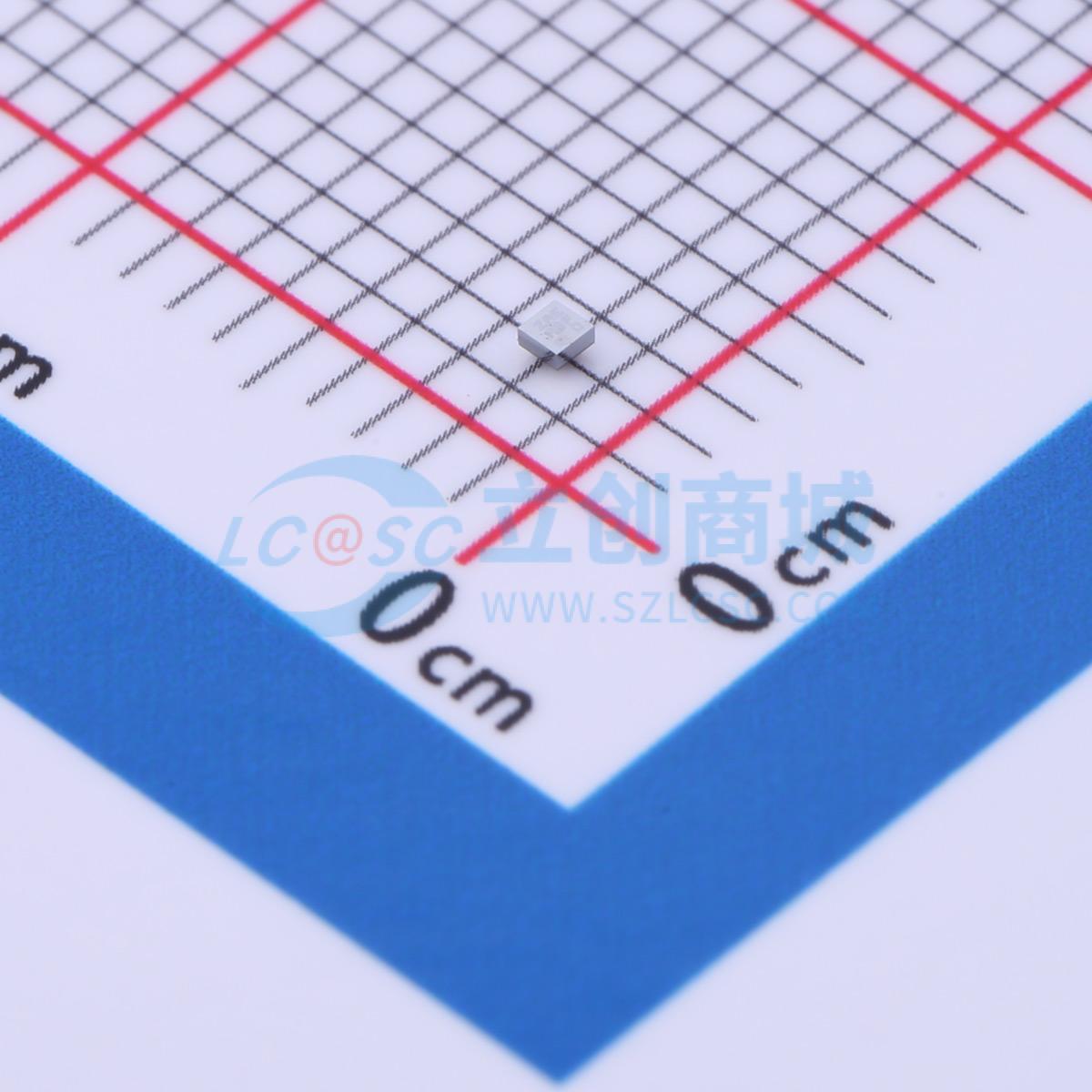

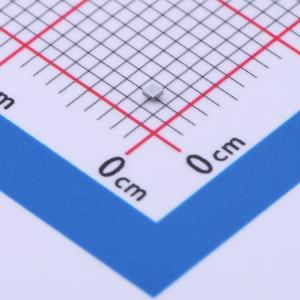

FAN5646UC00X

FAN5646 可编程指示器 —软— LED 闪烁器，带TinyWire单线接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN5646 是一种灵活且紧凑的解决方案，适用于闪烁或“呼吸”LED指示灯。内部可编程闪烁算法消除了对系统处理器持续控制的需求。这意味着手持系统的电池寿命更长，因为系统处理器不会为了闪烁LED而从睡眠模式唤醒。非常低的80 mV压降允许在没有任何电感器或开关电容的情况下驱动LED。可以通过TinyWire单线数字接口编程设置LED的闪烁速率、上升和下降时间以及CTRL线路行为。可以为最多两种不同的脉冲宽度设置导通时间和脉冲之间的间隔时间。FAN5646 选项01的默认模式是“跟随”模式，在这种模式下，LED以编程设定的上升时间开启，然后只要CTRL保持高电平就一直保持开启状态。当CTRL变为低电平时，LED以编程设定的下降时间关闭。对于选项00；当CTRL持续保持高电平时，LED重复编程设定的模式。FAN5646 提供0.4 mm间距的四引脚晶圆级芯片尺寸封装或五引脚SC70封装。
品牌名称: onsemi(安森美)
商品型号: FAN5646UC00X
商品编号: C890822
商品封装: WLCSP-4(0.8x0.8)
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

FAN5646 是一种灵活且紧凑的解决方案，适用于闪烁或“呼吸”LED指示灯。内部可编程闪烁算法消除了对系统处理器持续控制的需求。这意味着手持系统的电池寿命更长，因为系统处理器不会为了闪烁LED而从睡眠模式唤醒。

非常低的80 mV压降允许在没有任何电感器或开关电容的情况下驱动LED。可以通过TinyWire单线数字接口编程设置LED的闪烁速率、上升和下降时间以及CTRL线路行为。可以为最多两种不同的脉冲宽度设置导通时间和脉冲之间的间隔时间。

FAN5646 选项01的默认模式是“跟随”模式，在这种模式下，LED以编程设定的上升时间开启，然后只要CTRL保持高电平就一直保持开启状态。当CTRL变为低电平时，LED以编程设定的下降时间关闭。对于选项00；当CTRL持续保持高电平时，LED重复编程设定的模式。

FAN5646 提供0.4 mm间距的四引脚晶圆级芯片尺寸封装或五引脚SC70封装。

LED“柔和”闪烁：具有对数渐亮和渐暗功能，以节省电力
当应用处理器断电时，可选择跟随或重复模式进行闪烁
可以使用TinyWire单线数字控制选择性修改默认模式：
- LED电流上升/下降时间
- 最多两个脉冲的tON和tOFF
高边恒流LED驱动器：
- 最大输出电流20mA
- 在20mA IOUT下压降80mV
- 外部RSET（仅SC70封装）或内部电流编程
- 工作静态电流35μA
短路、欠压和热保护
宽输入电压范围：2.7至5.5V
封装形式：4焊球WLCSP，间距0.4mm；或5引脚SC70（EIAJ SC88）
