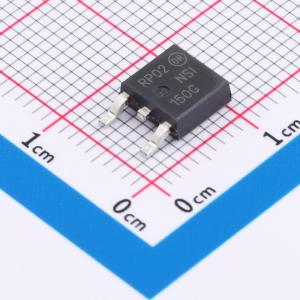

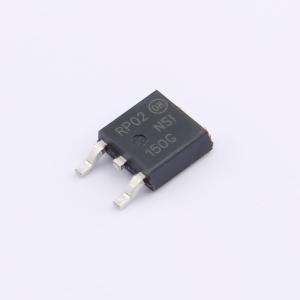

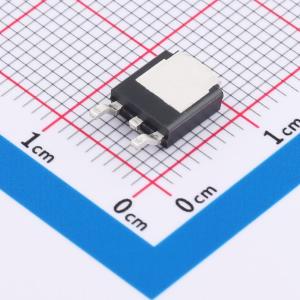

温馨提醒：图片仅供参考，商品以实物为准

NSV50150ADT4G

可调恒流调节器与LED驱动器，50V，150 - 350mA，±10%，4.2W封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该可调恒定电流稳压器 (CCR) 是一款简单、经济和耐用的器件，适用于为 LED 中的调节电流提供成本高效的方案（与恒定电流二极管 CCD 类似）。该 (CCR) 基于自偏置晶体管 (SBT) 技术，基于较宽的电压范围调节电流。它使用负温度系数来保护 LED 在极端电压和电流下不会发生热崩溃。恒定电流稳压器将立即开启，25% 调节时仅使用 0.5 V Vak。Radj 引脚通过在 Radj（引脚 3）和阴极（引脚 4）之间连接一个电阻，使得 Ireg(SS) 能够调节为更高电流。如果无需条件，Radj 引脚还可以保持开路状态（无联接）。它无需外部部件，因此可设计用作高压侧或低压侧稳压器。高阳极-阴极电压额定值可耐受汽车、工业和商业标志应用中常见的电涌。该器件采用耐高温封装，无引线且符合 RoHS 要求，使用无卤素成型复合件。满足 AEC-Q101 标准要求，获得 UL94-V0 认证。
品牌名称: onsemi(安森美)
商品型号: NSV50150ADT4G
商品编号: C887700
商品封装: TO-252
包装方式: 编带
商品毛重: 0.45572克(g)

商品参数

商品概述

可调恒流调节器（CCR）是一种简单、经济且坚固的设备，旨在为LED电流调节提供一种成本效益高的解决方案。CCR基于自偏置晶体管（SBT）技术，并能在宽电压范围内调节电流。它设计有负温度系数，以保护LED在极端电压和电流下免受热失控。

CCR立即启动，并且仅需0.5V即可达到14%的调节状态。通过在R_adj（引脚3）和阴极（引脚4）之间连接一个电阻，可以调整I_reg(SS)至更高的电流。如果不需要调整，R_adj引脚也可以保持开路（不连接）。它不需要外部组件，因此可以设计为高侧或低侧调节器。高阳极-阴极电压额定值能够承受汽车、工业和商业标识应用中常见的浪涌。该器件采用热性能稳定的封装，并符合严格的AEC-Q101标准，无铅且符合RoHS标准，使用无卤素的模塑化合物。

商品特性

强大的电源封装：4.2瓦
可调节至350 mA
宽工作电压范围
即时启动
电压浪涌抑制 − 保护LED
UL94−V0认证
SBT（自偏置晶体管）技术
负温度系数
消除额外的调节
NSV前缀适用于汽车及其他需要独特站点和控制变更要求的应用；AEC-Q101认证，具备PPAP能力
这些设备无铅、无卤素/无溴化阻燃剂，并符合RoHS标准

应用领域

汽车：雪佛龙侧镜标识，仪表盘，显示屏及仪表背光，CHMSL，阅读灯
空调照明板，显示标识，装饰照明，通道字母照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	50V
	开关频率	-
	通道数	1

	属性	参数值
	输出电流	350mA
	调光	PWM
	拓扑结构	-
	工作温度	-55℃~+175℃
	恒流精度	10%
