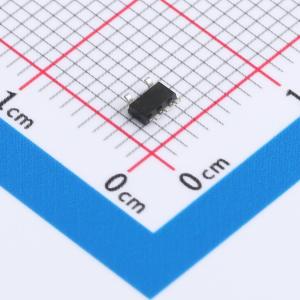

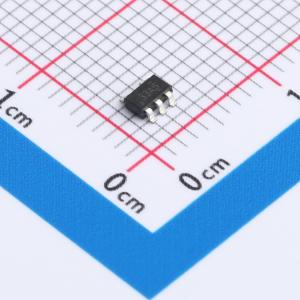

FAN5333ASX

带30V集成开关的高效、大电流串行LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款通用 LED 驱动器，具有固定频率模式操作和集成 FET 开关。该设备的高输出功率使其适合驱动串联连接的闪光灯 LED。为了最大限度地减少在手持通信设备电池端子处测量的开关噪声，该设备设计为在高开关频率下工作。为了延长电池寿命，正常和关断模式下的静态电流都设计得最小。可以通过逻辑电平关断电路选择正常或关断模式。内部 N 沟道开关的低导通电阻确保了高效率和低功耗。逐周期电流限制电路使开关的峰值电流保持在典型值 1.5 A 以下。采用 5 引脚 SOT23 封装。
品牌名称: onsemi(安森美)
商品型号: FAN5333ASX
商品编号: C890747
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

FAN5333A/FAN5333B 是一种通用的 LED 驱动器，具有固定频率模式操作和集成的 FET 开关。该设备的高输出功率使其适合驱动串联连接的闪光 LED。该设备设计为在高开关频率下工作，以尽量减少手持通信设备电池端子处测量到的开关噪声。正常模式和关断模式下的静态电流被设计为最小值，以延长电池寿命。可以通过逻辑电平关断电路选择正常模式或关断模式。

内部 N 通道开关的低导通电阻确保了高效率和低功耗。逐周期电流限制电路将开关的峰值电流保持在典型值 1.5 A 以下。FAN5333A/FAN5333B 采用 5 引脚 SOT23 封装。

商品特性

1.5 MHz 开关频率
低噪声
可调输出电压
最大1.5 A峰值开关电流
1.5 W 输出功率能力
低关断电流：<1 μA
周期限流
低反馈电压
过压保护
固定频率PWM操作
内部补偿
FAN5333A 具有110 mV反馈电压
FAN5333B 具有315 mV反馈电压
热关断
5引脚SOT23封装
这些器件无铅且无卤化物

应用领域

手机
PDA
手持设备
显示偏置
LED偏置
闪光LED

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	1.8V~5.5V
	开关频率	1.5MHz
	通道数	1
	输出电压	30V

	属性	参数值
	输出电流	1.5A
	调光	PWM；模拟
	特性	过温保护(OTP)；过压保护(OVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
