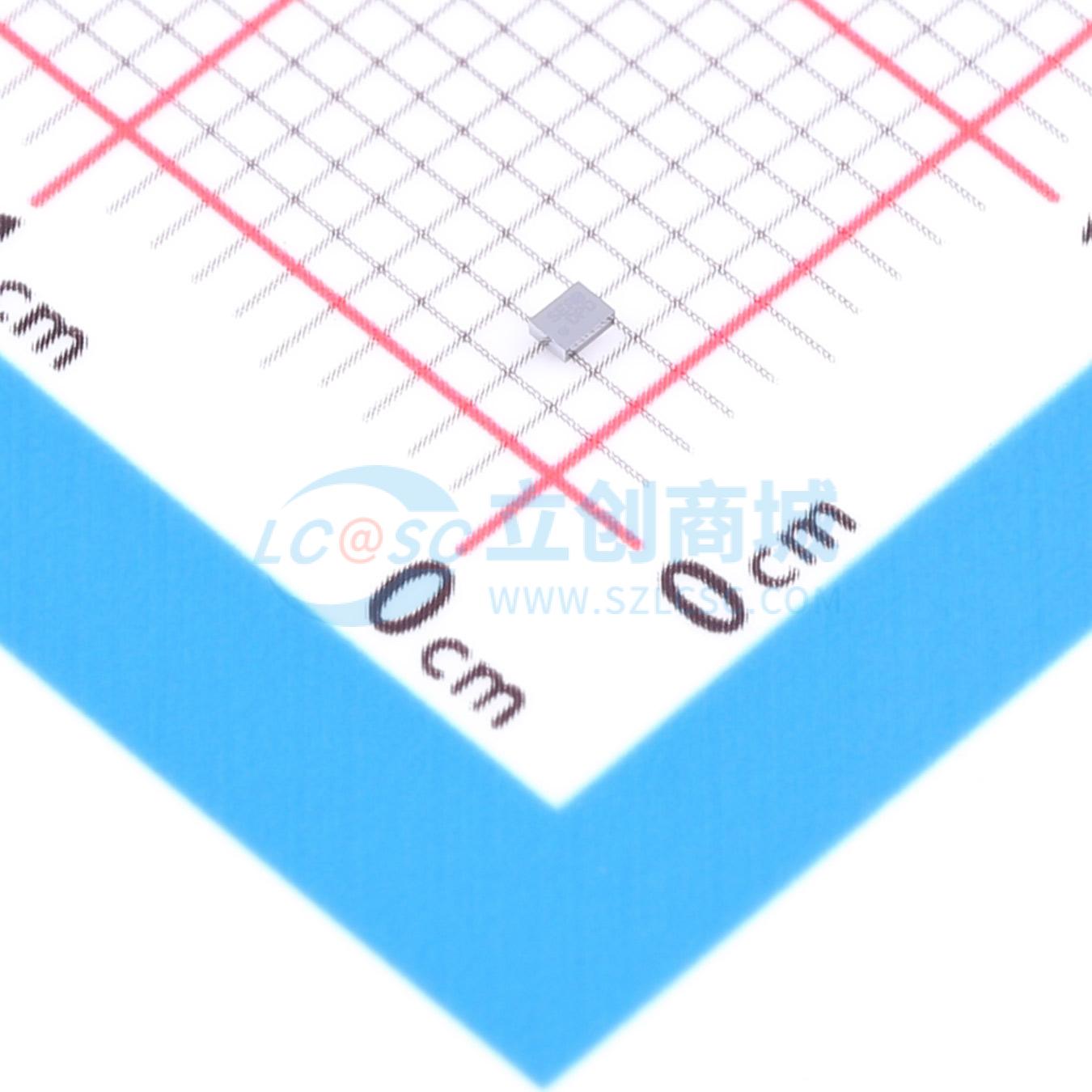

温馨提醒：图片仅供参考，商品以实物为准

FAN53601UC182X

6 MHz、600 mA/1 A 同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN53601/11是一款6 MHz降压开关稳压器，有600 mA和1 A两种可选规格，可在2.3 V至5.5 V的输入电压下提供固定输出。FAN53601/11采用具有同步整流功能的专有架构，峰值效率可达92%，且在低至1 mA的负载电流下，效率仍能保持在80%以上。该稳压器的标称固定频率为6 MHz，这使得外部元件的参数大幅降低，输出电感低至470 nH，输出电容低至4.7 μF
品牌名称: onsemi(安森美)
商品型号: FAN53601UC182X
商品编号: C890786
商品封装: WLCSP-6(0.9x1.2)
包装方式: 编带
商品毛重: 0.0224克(g)

商品参数

商品概述

FAN53601/11 是一款6 MHz降压开关电压调节器，提供600 mA或1 A两种选项，可从2.3 V至5.5 V的输入电压供应中提供固定的输出电压。采用具有同步整流功能的专有架构，FAN53601/11能够实现高达92%的峰值效率，并在低至1 mA的负载电流下保持80%以上的效率。

该调节器以6 MHz的标称固定频率运行，这使得外部组件的值可以降低到470 nH的输出电感和4.7 μF的输出电容。此外，PWM调制器可以与外部频率源同步。

在中等和轻负载条件下，使用脉冲频率调制（PFM）使设备以典型的24 μA静态电流工作于节能模式。即使在如此低的静态电流下，该部件在大负载变化时仍表现出优异的瞬态响应。在较高负载下，系统自动切换到固定频率控制，以6 MHz的频率运行。在关断模式下，供电电流降至1 μA以下，从而降低了功耗。对于需要最小纹波或固定频率的应用，可以通过MODE引脚禁用PFM模式。

FAN53601/11 采用6个凸点、0.4 mm间距的晶圆级芯片尺寸封装 (WLCSP)。

商品特性

600 mA 或 1 A 输出电流能力
典型静态电流24 μA
6 MHz 固定频率工作
最佳负载瞬态响应
最佳效率
输入电压范围2.3 V 至 5.5 V
低纹波轻载PFM模式
强制PWM和外部时钟同步
内部软启动
输入欠压锁定 (UVLO)
热关断和过载保护
可选输出放电
6引脚WLCSP，0.4 mm间距

应用领域

3G, 4G, WiFi, WiMAX, 和 WiBro 数据卡
平板电脑
数码相机, 数码摄像机
凌志本, 超便携式PC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.3V~5.5V
	输出电压	1.82V
	输出电流	600mA
	开关频率	6MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	24uA
	开关管(内置/外置)	内置
	输出类型	固定
