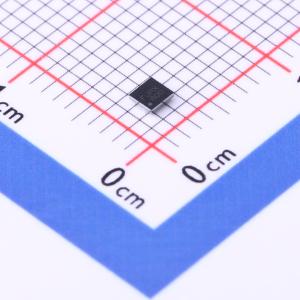

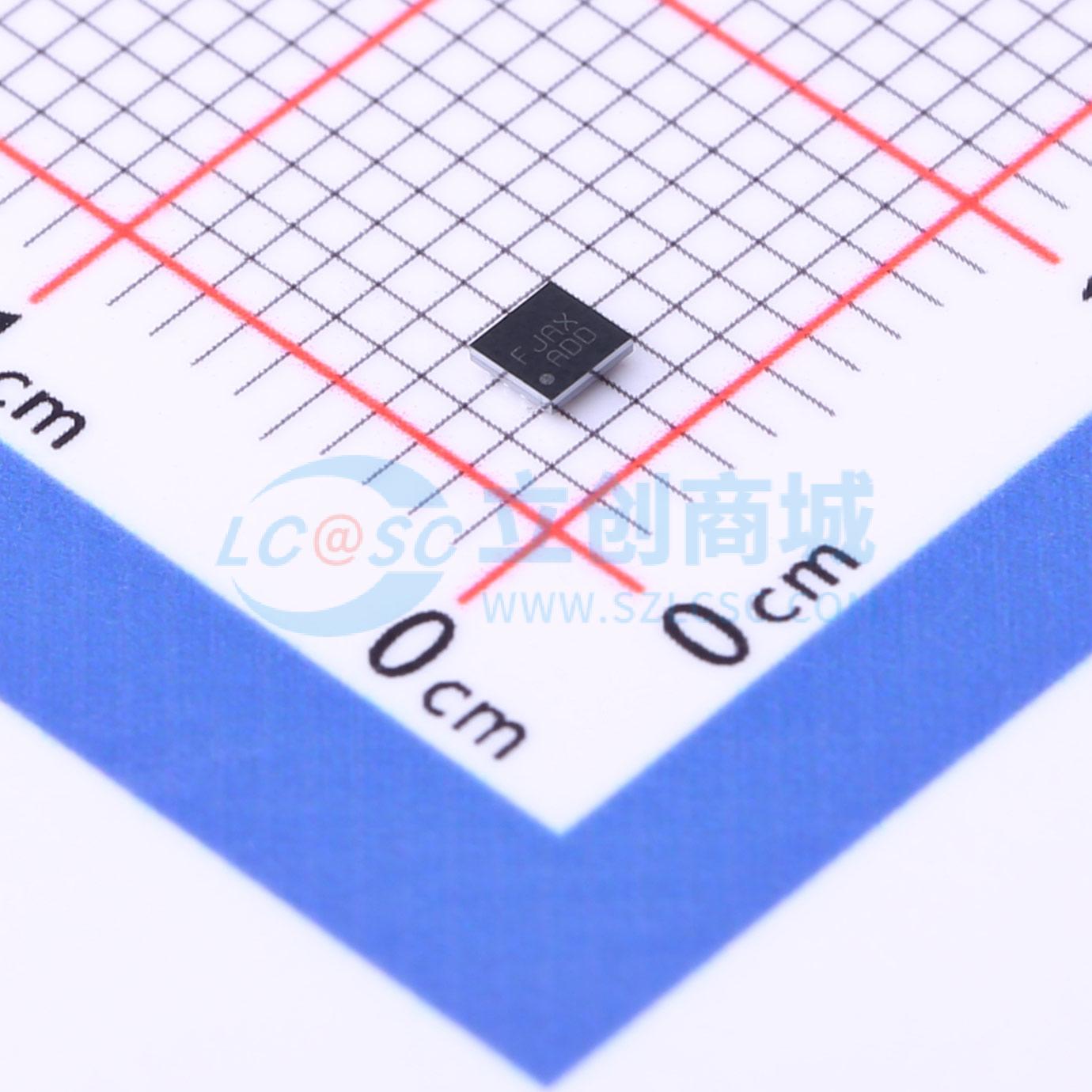

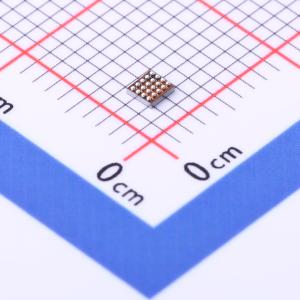

温馨提醒：图片仅供参考，商品以实物为准
FAN54005UCX
停产 USB兼容单节锂离子开关充电器，适用于200mA至1.45A系统，具备USB-OTG升压功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高度集成的开关模式充电器，可通过单个外部电阻配置用于 200 mA 至 1.45 A 的系统。充电参数和操作模式可通过高达 3.4 Mbps 的 I²C 接口进行编程。充电器和升压调节器电路以 3 MHz 开关，以最小化外部无源元件的尺寸。提供三个阶段的电池充电：预处理、恒流和恒压
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN54005UCX
- 商品编号
- C890811
- 商品封装
- WLCSP-20(1.6x2)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 升压 | |
| 工作电压 | 4V~6V | |
| 静态电流(Iq) | 140uA |
| 属性 | 参数值 | |
|---|---|---|
| PFM模式 | 支持 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 数字控制；过流保护；软启动；负载断开；输出短路保护 |
商品概述
FAN54005是一款高度集成的开关模式充电器，可通过单个外部电阻配置用于200 mA至1.45 A的系统。 充电参数和工作模式可通过最高运行速率达3.4 Mbps的I²C接口进行编程设置。 FAN54005提供三阶段电池充电：预处理、恒流和恒压。 为确保符合USB标准并缩短充电时间，主机处理器可通过I²C接口更改输入电流限制。充电终止由可编程的最小电流水平决定。带有复位控制的安全定时器为I²C主机提供安全备份。充电状态通过I²C端口报告给主机。 当电池电压降至内部阈值以下时，集成电路（IC）会自动重启充电周期。如果移除输入电源，IC进入高阻抗模式，防止电池向输入端漏电。当管芯温度达到120°Cᵢ时，充电电流会减小，保护器件和PCB免受损坏。 FAN54005可根据系统指令作为升压调节器工作。升压调节器包括软启动功能，可限制电池的浪涌电流，并使用与电池充电相同的外部元件。
商品特性
- 用于单节锂离子和锂聚合物电池组的完全集成、高效充电器
- 充电电压精度：25°C时为±0.5%，0至125°C时为±1%
- 支持200 mA至1.45 A系统
- 200 mA时电池效率为95%
- 500 mA时电池效率为94%
- 1.0 A时电池效率为90%
- 输入电流调节精度为±5%
- 充电电流调节精度为±5%
- 绝对最大输入电压为20 V
- 最大输入工作电压为6 V
- 充电参数可通过高速I²C接口（3.4 Mb/s）编程设置，支持快速模式增强版
- 输入电流
- 快速充电/终止电流
- 充电器电压
- 终止使能
- 3 MHz同步降压PWM控制器，占空比范围宽
- 小尺寸1 μH外部电感
- 带复位控制的安全定时器
- 由VBUS提供1.8 V稳压输出，用于辅助电路
- 动态输入电压控制，在输入电源较弱时自动降低充电电流
- 低反向泄漏，防止电池向VBUS放电
- 针对3.0 V至4.5 V电池输入，提供5 V、500 mA的USB OTG升压模式
- 采用1.96 x 1.87 mm、20凸点、0.4 mm间距的WLCSP封装
应用领域
- 无线扬声器、耳机
- 手机、游戏设备
- 玩具、无人机、数码相机
- 物联网设备
- 电子烟、蒸汽烟
