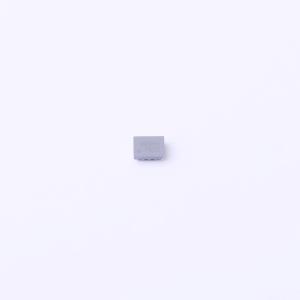

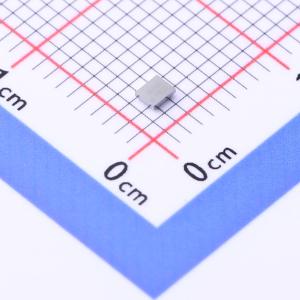

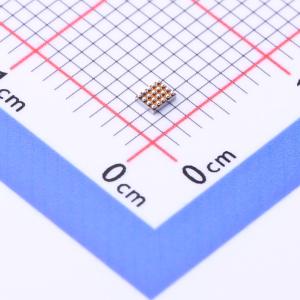

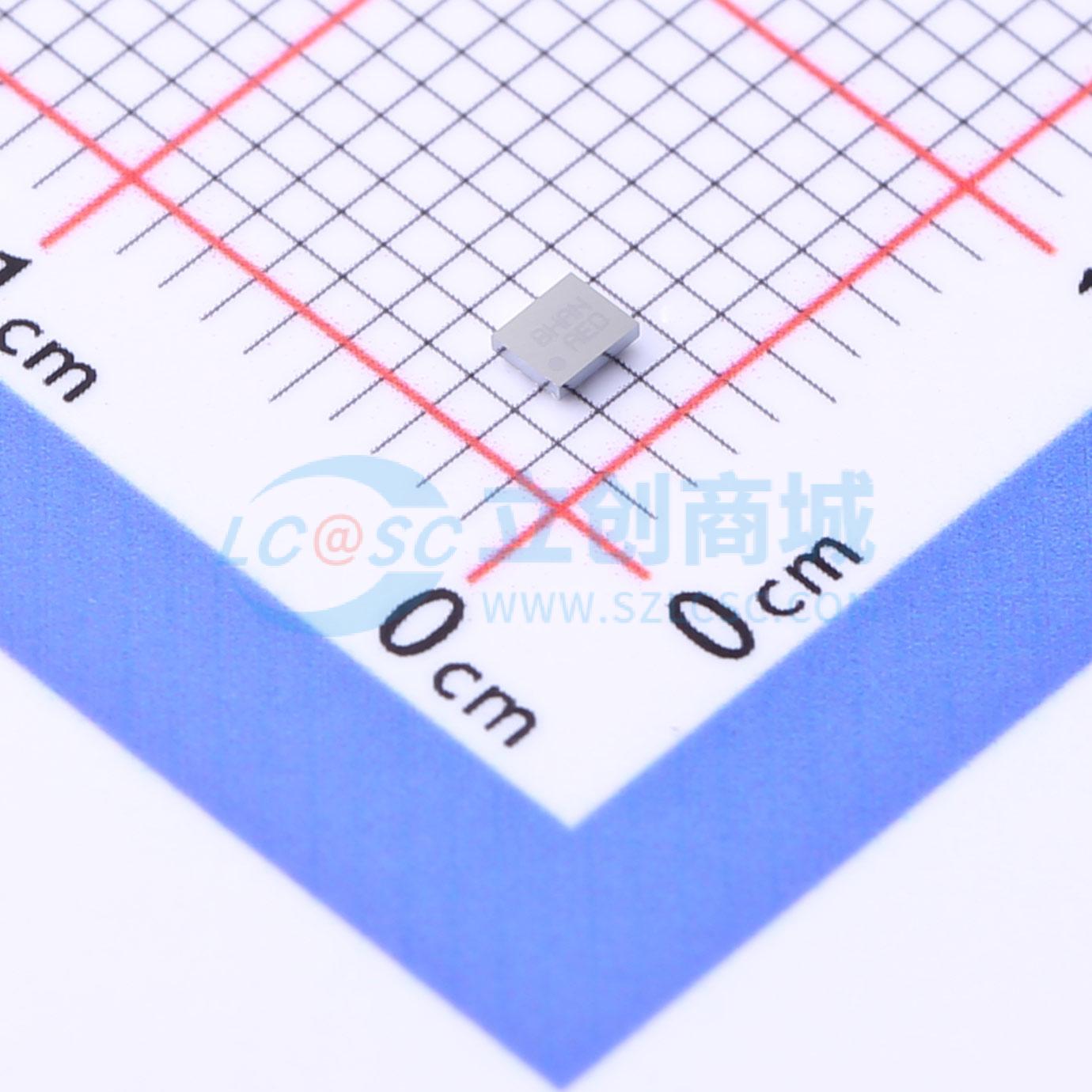

FAN53541UCX
2.4 MHz 5A 同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN53541 是一款2.4MHz固定频率工作的同步降压开关稳压器,能够从2.7 V到5.5 V的输入电压范围内提供可调输出电压。该稳压器支持高达5A的输出电流,具有高效率和低静态电流特性。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN53541UCX
- 商品编号
- C890766
- 商品封装
- WLCSP-20(1.6x2)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 800mV~4.95V | |
| 输出电流 | 5A | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FAN53541是一款降压开关电压调节器，可从2.7V至5.5V的输入电压提供可调输出。采用具有同步整流功能的专有架构，FAN53541能够在超过90%的效率下提供5A电流，同时在低至2mA的负载电流下保持超过80%的高效率。该调节器以2.4MHz的标称固定频率工作，这减少了外部组件的值，输出电感为470nH，输出电容为20μF。可以增加额外的输出电容以改善负载瞬态期间的调节性能，而不会影响稳定性，并且使用额外输出电容时，电感值可高达1.2μH。
在中等和轻负载条件下，使用脉冲频率调制（PFM）使设备在节能模式下运行，静态电流典型值为50μA。即使在如此低的静态电流下，该部件在大负载变化期间仍表现出色的瞬态响应。在较高负载下，系统会自动切换到固定频率控制模式，以2.4MHz的频率运行。在关断模式下，电源电流降至1μA以下，降低了功耗。如果需要恒定频率，可以禁用PFM模式。FAN53541采用20个焊球、尺寸为1.96mmx1.56mm的晶圆级芯片尺寸封装（WLCSP）。
商品特性
- 2.4 MHz 固定频率操作
- 最佳负载瞬态响应
- 5 A 输出电流能力
- 输入电压范围：2.7 V 至 5.5 V
- 可调输出电压：0.8 V 至 VIN 的 90%
- 轻载高效模式（PFM 模式），MODE 引脚可强制 PWM 模式
- PFM 模式下典型静态电流为 50 μA
- 外部频率同步
- 低纹波轻载 PFM 模式，带强制 PWM 控制
- 电源良好输出
- 内部软启动
- 输入欠压锁定 (UVLO)
- 热关断和过载保护
- 无需外部补偿
- 20 引脚 WLCSP
应用领域
- 机顶盒
- 硬盘驱动器
- 通信卡DSP电源
