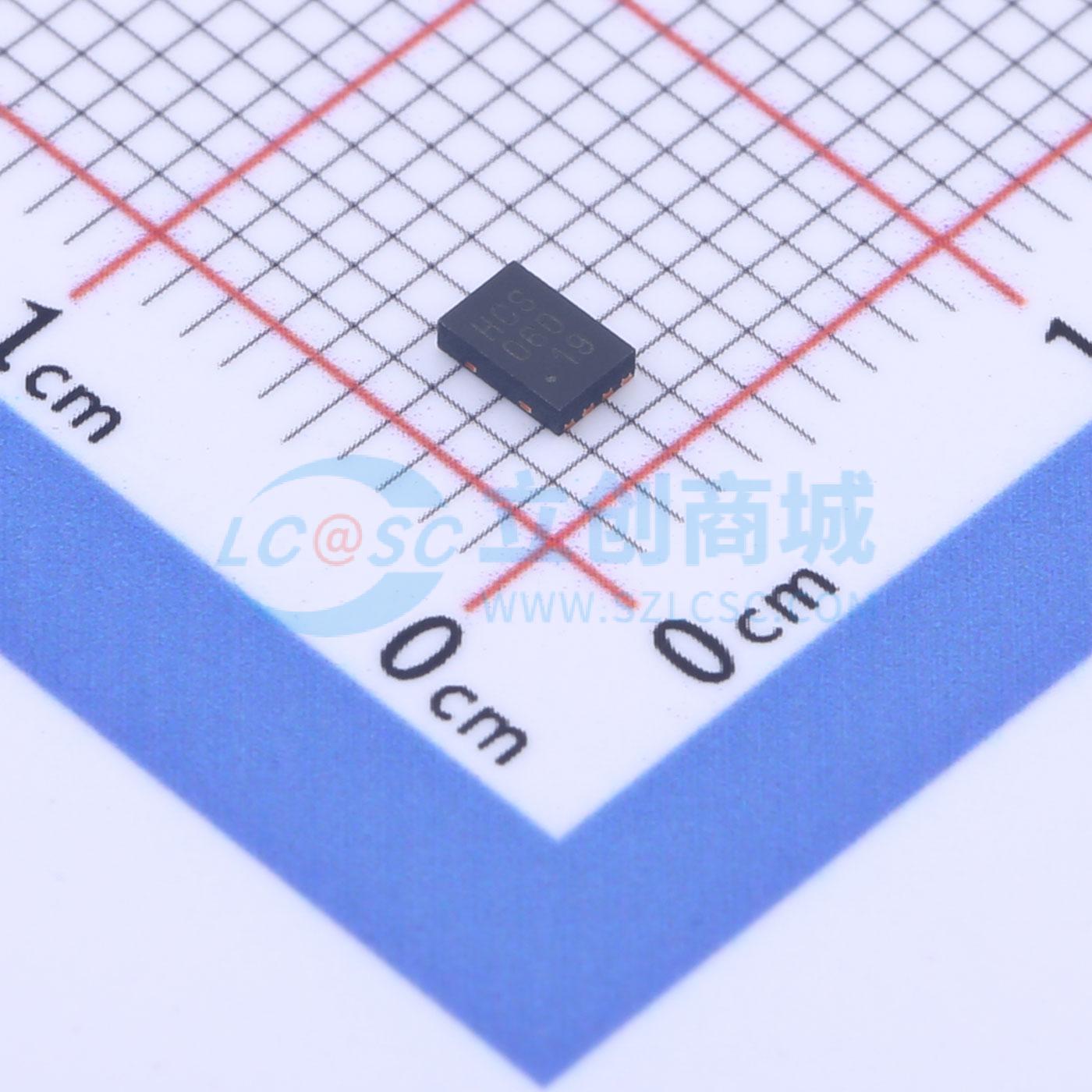

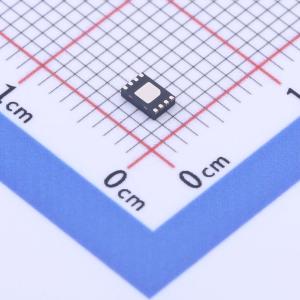

CAT4104VP2-GT3

700 mA四通道恒流LED驱动器 CAT4104

描述: CAT4104 提供四个匹配的低压差电流沉，以驱动每通道高达175mA的高亮度LED串。LED通道电流通过连接到RSET引脚的外部电阻设置。LED引脚兼容高达25V的高压，支持长串LED的应用。EN/PWM逻辑输入支持设备使能和高频外部脉宽调制（PWM）调光控制。该设备内置热关断保护功能，在芯片温度超过150°C时禁用LED输出。该设备提供8焊盘TDFN 2 mm x 3 mm封装和SOIC 8引脚150 mil宽封装。
品牌名称: onsemi(安森美)
商品型号: CAT4104VP2-GT3
商品编号: C890384
商品封装: TDFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

CAT4104提供四个匹配的低压差电流源，用于驱动高亮度LED串，每通道电流高达175 mA。LED通道电流由连接到RSET引脚的外部电阻设置。LED引脚可承受高达25 V的高压，支持长串LED应用。 EN/PWM逻辑输入支持器件使能和高频外部脉冲宽度调制（PWM）调光控制。器件内置热关断保护功能，当管芯温度超过150 ℃时，会关闭LED输出。该器件提供8焊盘TDFN 2 mm x 3 mm封装和SOIC 8引脚150 mil宽封装。

商品特性

四个匹配的LED电流源，电流高达175 mA
LED引脚工作电压高达25 V
低压差电流源（175 mA时为0.4 V）
通过外部电阻设置LED电流，通过EN/PWM实现高频PWM调光
“零”电流关断模式
热关断保护
TDFN 8焊盘2 x 3 mm和SOIC 8引脚封装
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

汽车照明
通用照明和建筑照明
LCD背光

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(3000个/圆盘，最小起订量 6000 个)

个

起订量：6000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	-
	通道数	4
	输出电压	25V

	属性	参数值
	输出电流	175mA
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	2%
