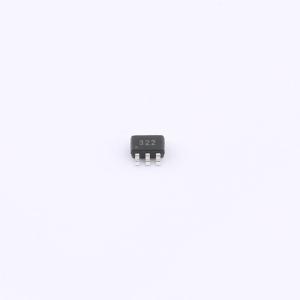

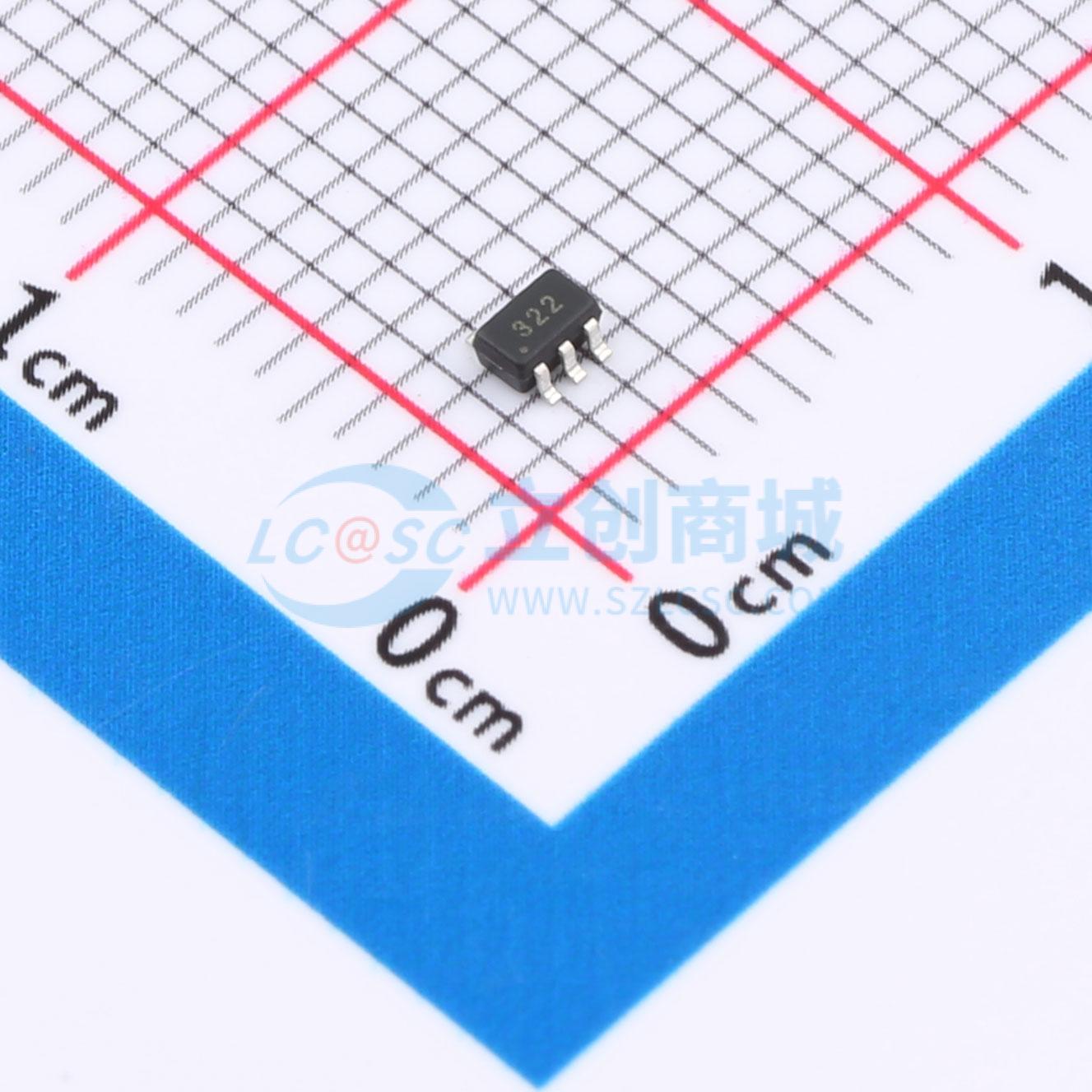

温馨提醒：图片仅供参考，商品以实物为准
STF203-22.TCT
5.25V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款组合式EMI滤波器和线路终端设备，集成了用于上游USB端口的TVS二极管。采用专有技术构建，允许将无源元件和TVS二极管集成在同一封装中。每个设备将为一个上游USB端口提供终端、滤波和ESD保护，是满足通用串行总线规范1.1版要求的易于实施的解决方案。线路终端通过USB D+和D-线上的串联电阻实现
- 品牌名称
- SEMTECH
- 商品型号
- STF203-22.TCT
- 商品编号
- C7541214
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.037037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.25V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 5uA | |
| 通道数 | 四路 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | TVS | |
| Cj-结电容 | 47pF |
商品概述
STF203是一款集成了TVS二极管的组合式EMI滤波器和线路终端设备，适用于上游USB端口。它采用专有技术制造，可将无源元件和TVS二极管集成在同一封装中。每个器件可为一个上游USB端口提供终端匹配、滤波和ESD保护。STF203是一种易于实现的解决方案，可满足通用串行总线规范1.1版的要求。
线路终端匹配通过在USB的D+和D-线路上使用串联电阻来实现。串联电阻的阻值与USB驱动器输出阻抗之和必须尽可能接近电缆的45Ω特性阻抗（90Ω平衡），以最大程度减少传输线反射。该器件提供15Ω（STF203 - 15）、22Ω（STF203 - 22）和33Ω（STF203 - 33）三种电阻值可选。USB规范要求使用1.5kΩ上拉电阻来识别设备是全速（连接到D+线路）还是低速（连接到D-线路）设备。需要47pF电容将高频能量旁路到地，并控制USB信号的边沿速率。TVS二极管可为两条数据线（D+和D-）以及电压总线（VBUS）提供ESD保护。输入/输出引脚上的TVS二极管可抑制超过±15kV（空气放电）和±8kV（接触放电）的ESD电压（符合IEC 61000 - 4 - 2标准，4级）。VBUS引脚上的TVS二极管可抑制超过25kV的ESD放电（符合IEC 61000 - 4 - 2标准）。
商品特性
- 双向EMI/RFI滤波和线路终端匹配，集成ESD保护
- 为USB电源（VBUS）和数据线（D+和D-）提供ESD保护，符合IEC 61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 为一个USB端口提供滤波和终端匹配
- 串联电阻：15Ω、22Ω和33Ω
- 低TVS工作电压（5.25V）
- 低泄漏电流
- 小型SC70 - 6L封装
- 固态技术
应用领域
-USB端口-手机-个人数字助理(PDA)-寻呼机-数码相机-电脑外设-MP3播放器
