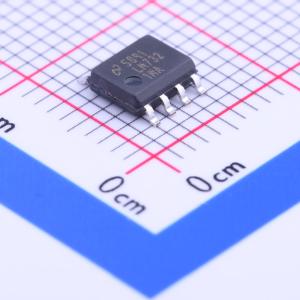

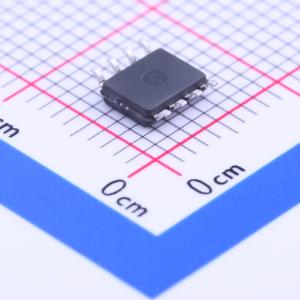

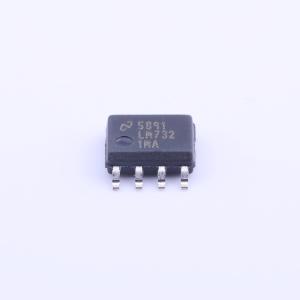

LM7321MA/NOPB

LM732xx 器件是具有宽工作电压和高输出电流的轨到轨输入输出放大器。LM732xx 系列效率高，每路运算放大器仅需 1 mA 电源电流，即可实现 18 V/μs 的压摆率和 20 MHz 的单位增益带宽。LM732xx 器件在 2.7 V、±5 V 和 ±15 V 工作时的性能均有完整的规格说明。 LM732xx 器件设计用于驱动无限制的容性负载而不产生振荡。所有 LM7321x 和 LM7322x 器件均使用现代自动测试设备在 -40°C、125°C 和 25°C 下进行测试。-40°C 至 125°C 的高性能、详细的规格参数和全面的测试使其适用于工业、汽车和通信应用。 大于轨到轨的输入共模电压范围，在这个宽电压范围内具有 50 dB 的共模抑制比，允许进行高端和低端检测。大多数器件参数对电源电压不敏感，这使得这些器件在电源电压可能变化的场合（如汽车电气系统和电池供电设备）更易于使用。这些放大器具有真正的轨到轨输出，在低失真（总谐波失真 + 噪声为 0.05%）的情况下，能以极小的裕量（300 mV）从任一电源轨提供可观的电流（15 mA）。 每个型号都有多种封装选项。两种型号的标准 SOIC 版本使现有设计的升级变得容易。LM7322x 提供节省空间的 8 引脚 VSSOP 封装。LM7321x 提供小型 SOT - 23 封装，便于将该器件靠近传感器放置，以获得更好的电路性能。

• 宽电源电压范围：2.5 V 至 32 V
• 输出电流：+65 mA / -100 mA
• 增益带宽积：20 MHz
• 压摆率：18 V/μs
• 容性负载容限：无限制
• 输入共模电压：超出电源轨 0.3 V
• 输入电压噪声：15 nV/√Hz
• 输入电流噪声：1.3 pA/√Hz
• 每通道电源电流：1.1 mA
• 失真（总谐波失真 + 噪声）：-86 dB
• 温度范围：-40°C 至 125°C
• 在 2.7 V、±5 V、±15 V 下，于 -40°C、25°C 和 125°C 进行测试
• 符合 AEC - Q100 1 级标准的汽车级产品

• 驱动 MOSFET 和功率晶体管
• 电容式接近传感器
• 驱动模拟光耦合器
• 低于地电位的高端检测
• 电流检测
• 光电二极管偏置
• 在锁相环中驱动变容二极管
• 宽电压范围电源
• 汽车内部电源
