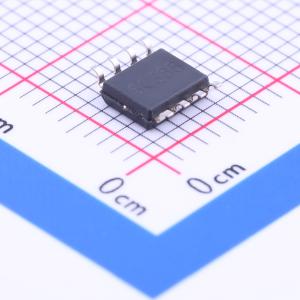

温馨提醒：图片仅供参考，商品以实物为准
SA5532ADR
双通道低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SA5532A 工作温度范围为 -40°C 至 85°C 的双通道、30V、10MHz、低噪声（最大 6nV/√Hz）音频运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SA5532ADR
- 商品编号
- C83716
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1uA | |
| 输入失调电流(Ios) | 150nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 16mA | |
| 输出电流 | 38mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 5V~15V；-15V~-5V | |
| 功能特性 | 内置补偿 |
商品概述
NE5532、NE5532A、SA5532、SA5532是高性能双路低噪声运算放大器，兼具优良的直流和交流特性，内部针对单位增益工作进行补偿，规定了等效输入噪声电压的最大限值。
商品特性
- 等效输入噪声电压典型值为1kHz时5nV/√Hz
- 单位增益带宽典型值为10MHz
- 共模抑制比典型值为100dB
- 直流电压增益典型值为100V/mV
- 电源电压为±15V、负载电阻为600Ω时，输出电压峰峰值摆幅典型值为26V
- 压摆率典型值为9V/μs
- 噪声极低，具备高输出驱动能力、高单位增益带宽、高最大输出摆幅带宽、低失真特性
- 带有输入保护二极管，具备输出短路保护功能
应用领域
- 音视频接收器
- 嵌入式个人计算机
- 上网本
- 视频广播基础设施可扩展平台
- DVD刻录机与播放器
- 多通道视频转码器
- 专业音频调音台
