商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.2% | |
| 工作电压 | 4.5V~5.5V | |
| 动态范围 | 1000:1 | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.43V | |
| 基准电压源温漂 | 25ppm/℃ | |
| 时钟频率(fc) | 3.579MHz | |
| 带宽(-3db) | - | |
| 功能特性 | 内置基准源；脉冲输出 |
商品概述

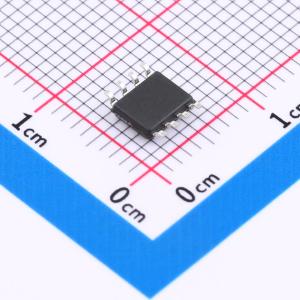

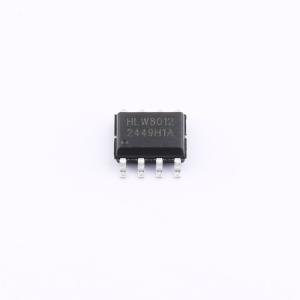

HLW8012 为单相多功能计量芯片，提供高频脉冲 CF 用于电能计量和高频 CF1 用于指示电流有效值或者电压有效值，采用 SOP8 封装。高频脉冲 CF 指示有功功率，满足 50/60Hz IEC 687/1036 标准的准确度要求，在 1000:1 范围内达到±0.2%的精度。高频脉冲 CF1 可配置成为输出电流有效值或者电压有效值，在 500:1 范围内达到±0.5%的精度。内置电源监控电路，当电源电压低到 4V 时，芯片进入复位状态。内置 2.43V 的电压参考源。5V 单电源供电，工作电流小于 3mA。
商品特性
- 高频脉冲 CF 指示有功功率，在 1000:1 范围内精度达±0.2%
- 高频脉冲 CF1 可配置输出电流或电压有效值，在 500:1 范围内精度达±0.5%
- 内置电源监控电路，电源电压低至 4V 时芯片复位
- 内置 2.43V 电压参考源
- 5V 单电源供电，工作电流小于 3mA
应用领域
- 单相多功能电能表
- 智能插座
- 数显表
- 路灯
- 小家电
