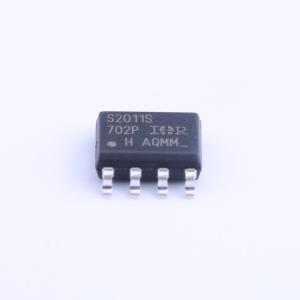

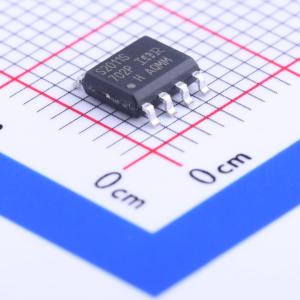

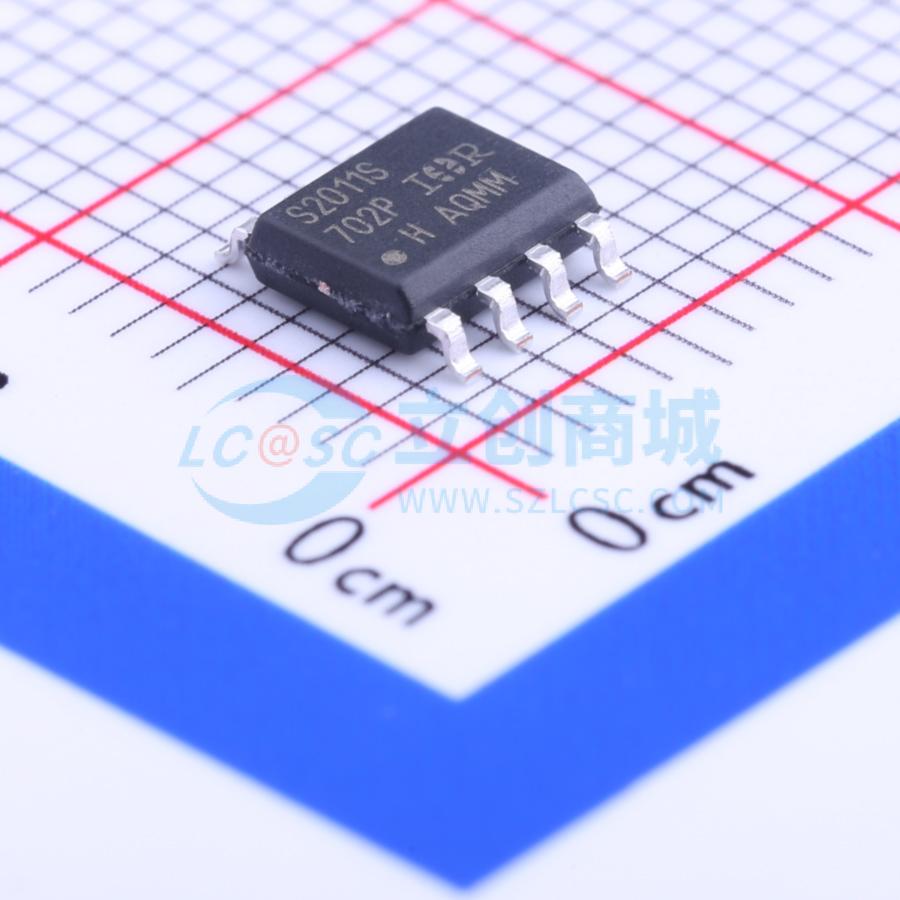

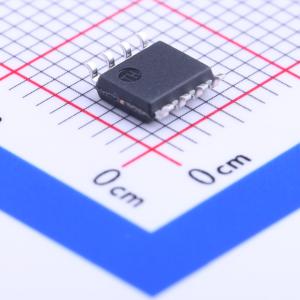

IRS2011STRPBF
IRS2011STRPBF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRS2011STRPBF
- 商品编号
- C83840
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1A | |
| 拉电流(IOH) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 25ns | |
| 下降时间(tf) | 15ns | |
| 特性 | - | |
| 工作温度 | - |
商品概述
IRS2011是一款高功率、高速功率MOSFET驱动器，具备独立的高端和低端参考输出通道。逻辑输入与标准CMOS或LSTTL输出兼容，可低至3.3V逻辑电平。输出驱动器具有高脉冲电流缓冲级，旨在最大程度减少驱动器的交叉导通。传播延迟经过匹配，便于在高频应用中使用。浮动通道可用于驱动高端配置中的N沟道功率MOSFET，其工作电压最高可达200V。专利的HVIC和抗闩锁CMOS技术实现了坚固的单片结构。
商品特性
- 浮动通道专为自举操作而设计
- 可在高达200V的电压下完全正常工作
- 耐受负瞬态电压，抗dV/dt干扰
- 栅极驱动电源范围为10至20V
- 独立的低端和高端通道
- 输入逻辑HIN/LIN高电平有效
- 双通道均具备欠压锁定功能
- 与3.3V和5V逻辑兼容
- 带下拉电阻的CMOS施密特触发输入
- 双通道传播延迟匹配
应用领域
- 转换器
- 直流电机驱动
