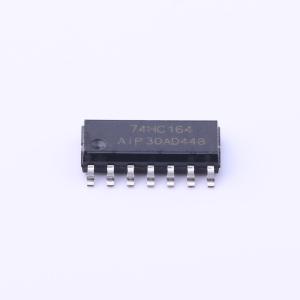

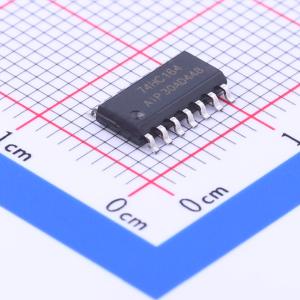

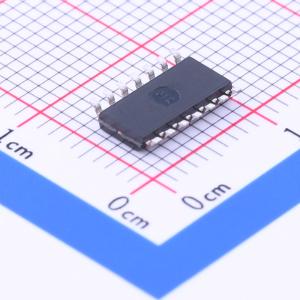

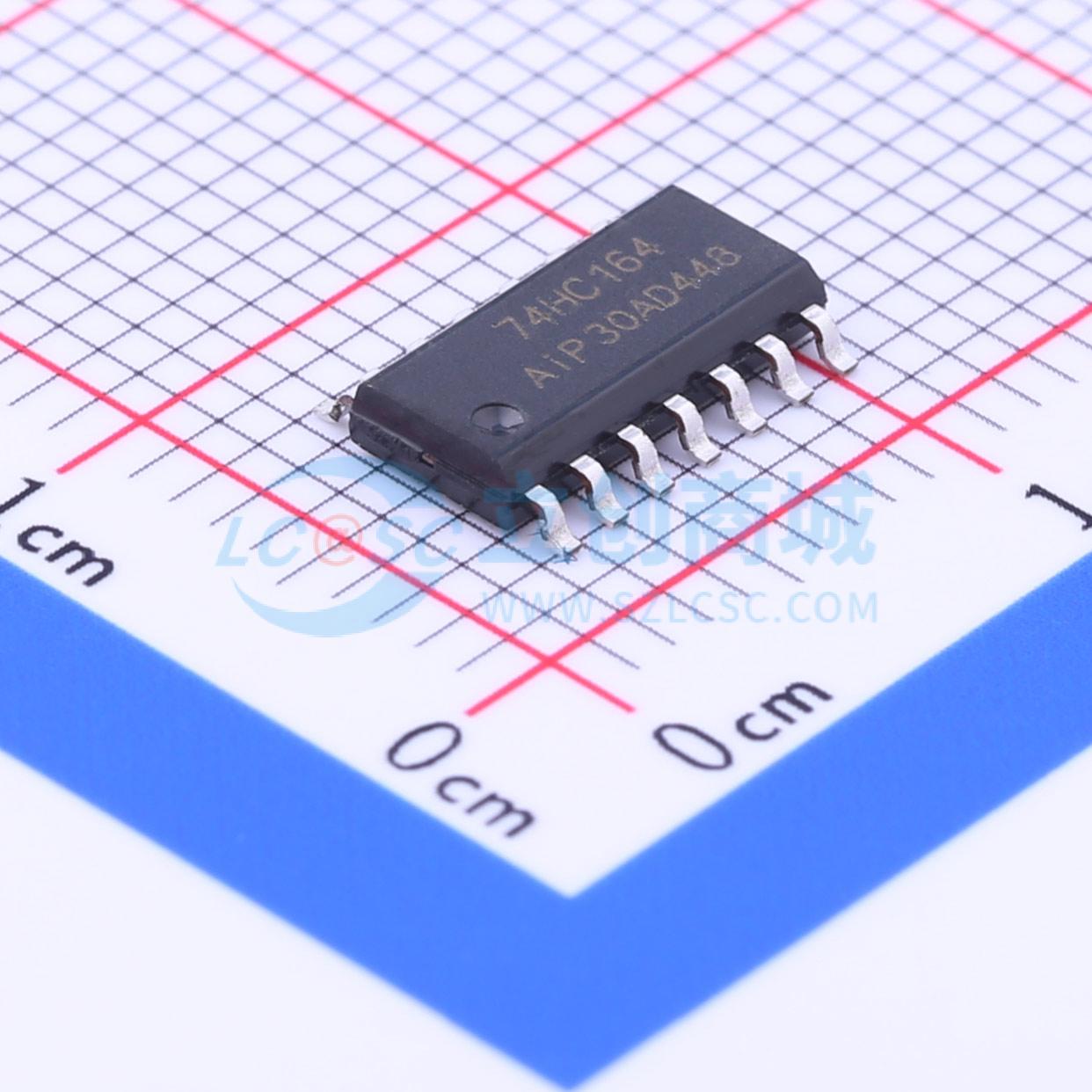

AiP74HC164
8位串入并出移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC164/8位串入并出移位寄存器/数码管驱动/中高端品牌
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC164
- 商品编号
- C83878
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 85MHz | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 12ns | |
| 输出电流 | 25mA | |
| 功能特性 | 异步清零功能 |
商品概述
AiP74HC/HCT164是一款8位串行输入/并行输出移位寄存器。该器件具有两个串行数据输入（DSA和DSB）以及八个并行数据输出（Q0至Q7）。数据通过DSA或DSB串行输入，任一输入均可视为高电平有效的使能端，以控制通过另一输入端的数据输入。数据在时钟输入（CP）的上升沿进行移位。当复位输入（MR）为低电平时，寄存器被清零，所有输出强制为低电平，且不受其他输入影响。输入端包含钳位二极管，允许通过限流电阻将输入接口连接至超过VCC的电压。
商品特性
- 输入电平：AiP74HC164为CMOS电平；AiP74HCT164为TTL电平
- 门控串行数据输入
- 异步复位
- 工作环境温度范围：-40℃ ~ +125℃
- 封装型式：DIP14/SOP14/TSSOP14
