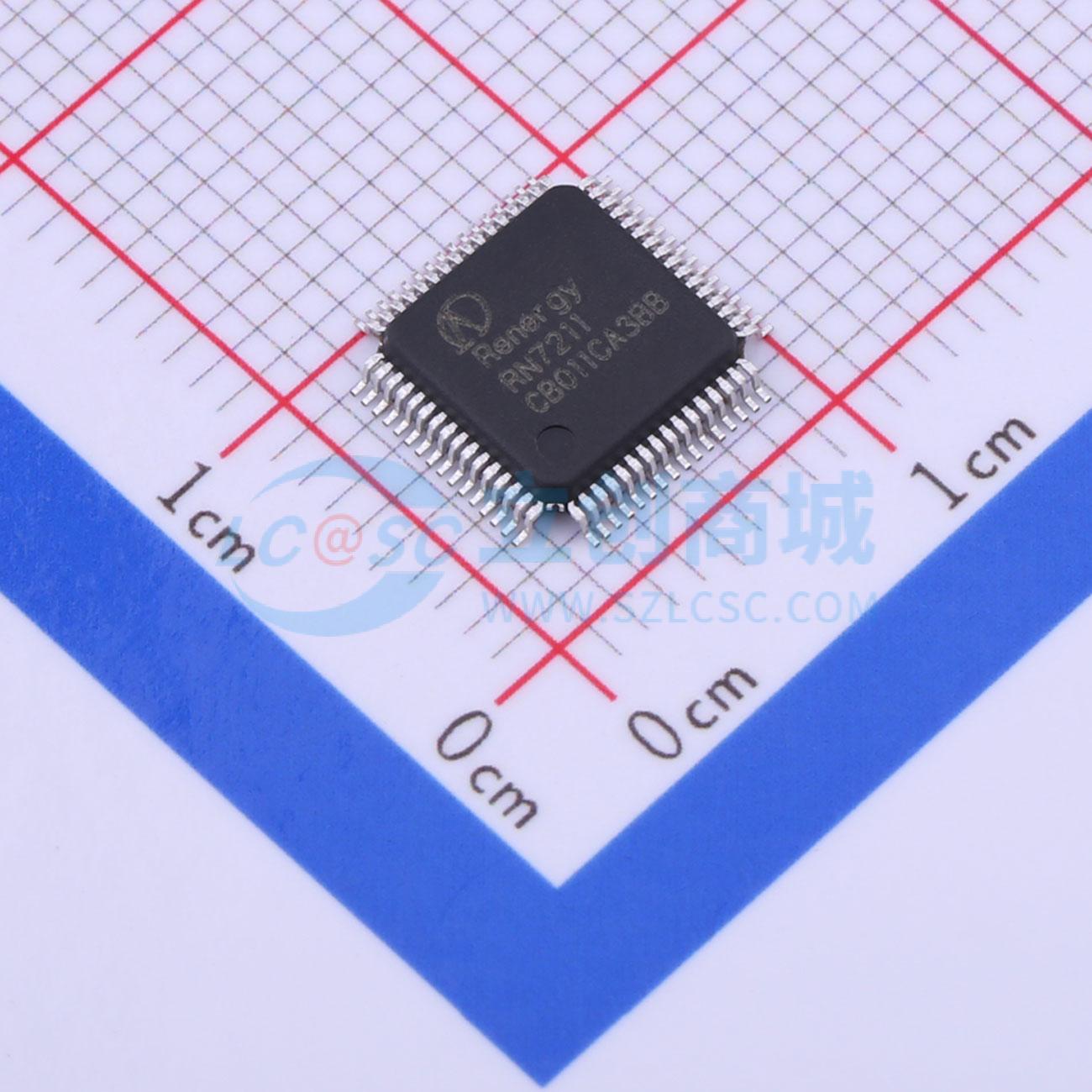

RN7211

RN721X 是一款高集成度、高精度、高可靠性、低功耗电测SOC 芯片，集成32 位ARM Cortex - M0 核、3 路Σ - ΔADC、测量计量模块、多路复用SAR ADC、LCD（RN7213）、定时器和多路PWM、温度传感器、硬件温补RTC、EEPROM、UART/SPI/I2C/7816 通信、GPIO、中断等模块，满足多种类型智能电测仪表的功能、性能要求。 RN721X 可以实现灵活的单相防窃电能表方案，其宽动态范围能满足锰铜大量程表的设计。 RN721X 适用多种单相参数表、三相电流电压表、直流表等设计。 RN721X 可以和锐能微三相计量芯片RN7302 组成高性价比套片，满足三相多功能表、复费率表、谐波表、剩余电流火警探测器等设计。 RN721X 分两个型号：RN7211 LQFP64 小封装，适用LED 显示表型；RN7213 LQFP100 封装，适用LCD 显示表型。

RN7302 是一款多功能高精度的三相计量专用芯片，适用于三相四线和三相三线应用。 RN7302 集成7 路Σ - Δ ADC、参考基准电压、数字信号处理等电路，能够测量各相及合相有功、无功、PQS 和RMS 视在功率和电能，并提供7 路有效值、电压电流矢量和有效值、6 路相角、功率因数、电压线频率、过零检测、电压相序检测等参数。 RN7302 提供全套基波参数以及谐波有效值。 RN7302 支持多种软件校表方法，脉冲校表法、功率校表法以及矢量和校表法。 RN7302 提供灵活地ADC 同步采样数据缓存，便于进行谐波分析。 RN7302 提供SPI 接口。 RN7302 内部的电源监控电路可以保证上电和断电时芯片的可靠工作。 RN7302 可以和锐能微SOC RN721X 组成套片，满足高性价比三相多功能表、复费率表、谐波表、剩余电流火警探测器等智能电测仪表设计，也可以和高速CPU 搭配，实现具备电能质量分析功能的多功能仪表。

RN8209C/D 能够测量三路有效值、两路有功功率、一路无功功率、电压线频率、过零中断等，并提供两路有功能量、一路无功能量以及一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分。有功电能脉冲从PF 管脚输出，无功电能脉冲或用户自定义电能脉冲频率从QF 引脚输出。 RN8209C/D 支持全数字的增益、相位校正以及功率、有效值和直流offset 校正。 RN8209C 提供串行接口UART，固定波特率4800，管脚复位与UART 输入引脚RX 复用。RN8209D 提供串行接口SPI 和UART，方便与外部MCU 之间进行通信。 RN8209C/D 内部的电源监控电路可以保证上电和断电时芯片的可靠工作，内置参考基准监测功能保证基准电压可靠工作。

• 高集成：集成32 位ARM Cortex - M0 核、Σ - ΔADC、SAR ADC、测量计量模块、LCD（RN7213）、定时器和多路PWM、硬件温补RTC、EEPROM 等

• 宽电压：保证测量精度的电压范围为 2.8V~5.5V，CPU 小系统可运行的典型电压范围为 2.2V~5.5V，GPIO 支持与不同工作电压器件的对接

• 高性能：CPU 最高工作频率可达29.4912MHz

• 高精度：在5000:1 动态范围内，有功误差小于 0.1% ；计量参考基准温度系数典型值为 5ppm/℃，RTC 在 -25℃~70℃ 内秒脉冲误差小于 ±5ppm ，最小校正刻度为0.068ppm

• 封装形式：RN7211 LQFP64， 适用LED 表型；RN7213 LQFP100，适用LCD 表型

• ARM Cortex - M0 内核

• 最高运行频率可达29.4812Mhz

• 128Kbytes FLASH 存储器，擦写次数10 万次，数据保持时间大于20 年

• 16Kbytes SRAM

• 32Kbytes EEPROM，擦写次数100 万次，支持byte 操作，数据保持时间大于20 年

• 单cycle 乘法器（32bit*32bit）

• 2 个DMA 控制器

• 硬件看门狗

• 提供完善的集成开发软硬件环境

• 提供3 路Σ - ΔADC 及其瞬时采样值

• 参考电压温度系数典型值为 5ppm/℃ ，最大值 15ppm/℃

• 提供3 路有效值，在2000:1 动态范围内误差小于 0.2%

• 提供2 路有功功率、无功功率、视在功率，在2000:1 动态范围内误差小于 0.1%

• 有效值、功率参数更新速率为 13.982Hz

• 提供2 路瞬时有功功率，瞬时无功功率，更新速率 7.2KHz

• 提供2 路有功电能、无功电能、视在电能计量，在5000:1 动态范围内有功计量误差小于 0.1%

• 提供2 路功率因数测量，测量误差 < 0.2%

• 提供电压线频率测量，测量误差 < 0.02%

• 提供2 路电流通道和电压通道夹角值

• 提供3 路峰值检测功能

• 提供电压跌落功能

• 提供采样通道和功率增益、相位校正及功率、有效值offset 校正功能

• 提供用于直流offset 自动校正功能

• 支持 434、632、8*30

• 支持DMA 自动轮显，不需要启动CPU

• Charge pump 提供LCD 电压，支持宽电压、全温度范围清晰显示

• 自动轮显功耗优于 20μA

• 2 个32bit 扩展定时器，具有间隔定时方波、输出外部/内部事件计数、单脉冲输出、4 路PWM 输出、脉宽测量功能

• 2 个RTC 定时器

• 1 个CM0 内嵌系统定时器

• 10bit SAR ADC，温度传感器和最多5 路引脚输入分时复用

• 硬件自动温补，在 -25℃~70℃ 内秒脉冲误差小于 ±5ppm ，最小校正刻度为 0.068ppm ，满足国家标准的精度和功耗要求

• 温度传感器：提供准确的温度值， -25℃~70℃ 范围内测温精度为±1℃

• 功耗优于 2μA

• 高速GPIO：支持与不同电压外设器件的接口

• 按键中断：最多8 个，管脚复用

• 外部中断：最多7 个，管脚复用

• UART：5 路，支持自动波特率，支持红外调制，支持UART 唤醒

• I2C：1 路

• SPI：1 路

• 7816：最大支持2 路

• 电压检测LVD：检测芯片电源电压；检测外部电压

• 两个比较器CMP1 和CMP2：检测外部电压

• 提供全波、基波有功电能，5000:1 动态范围内，非线性误差 < 0.1% ，满足0.5S 和0.2S 级有功电能表精度要求

• 提供全波、基波无功电能，5000:1 动态范围内，非线性误差 < 0.1%

• 提供全波、基波RMS、PQS 视在电能

• 提供有功、无功功率方向，支持无功四象限判断

• 具有潜动启动功能，启动阈值可调，电表常数可调

• 提供有功、无功、视在的快速脉冲计数

• 提供3 路输出参数可配置脉冲输出

• 提供全波、基波和谐波三相电压电流有效值，2000:1 动态范围内，测量误差 < 0.2%

• 提供全波、基波有功、无功、RMS 和PQS 视在功率，2000:1 动态范围内，测量误差 < 0.1%

• 提供全波、基波功率因数，测量误差 < 0.2%

• 提供电压线频率，测量误差 < 0.02%

• 提供6 路相角，测量误差 < 0.02°

• 提供7 路ADC 瞬时采样数据，典型应用下采样率8Khz

• 提供灵活地ADC 同步采样数据缓存，768x24bit ，64 或128 点每周波，便于谐波分析

• 提供电压矢量和有效值，2 种电流矢量和有效值

• 提供7 路过零检测，过零阈值可设置

• 提供电压相序错检测

• 提供失压指示，失压阈值可设置

• 提供电压暂降检测

• 提供过压、过流检测

• 提供谐波、三相不平衡度、闪变和电压波动、电压骤升骤降、电压中断等电能质量参数软件库

• 提供7 路ADC 通道增益校正

• 提供7 路ADC 通道相位校正，其中A、B、C 三路电流通道支持分段相位校正

• 提供功率增益校正

• 提供有功、无功功率分段相位校正

• 提供有功、无功、有效值Offset 校正

• 提供直流offset 自动校正功能

• 提供校验和寄存器，对校表数据自动校验

• 适用于三相三线、三相四线制

• +3.3V 电源供电，具有电源监控功能

• 内置 1.25V±1% 参考电压，温度系数典型值 5ppm/℃ ，最大 15ppm/℃ ，也可外接基准电压

• 具有高速SPI 接口，传输速率可达3.5Mbps，提供写保护功能

• 具有一个中断输出引脚

• 工作电压范围：3.0V - 3.6V

• 工作温度范围： -40℃ - 85℃

• 采用LQFP32 绿色封装

• 电压采样为电阻列分压输入，电流采样为电流互感器差分输入
• 三相三线表，电压采样为电流互感器差分输入，电流采样为电流互感器差分输入
