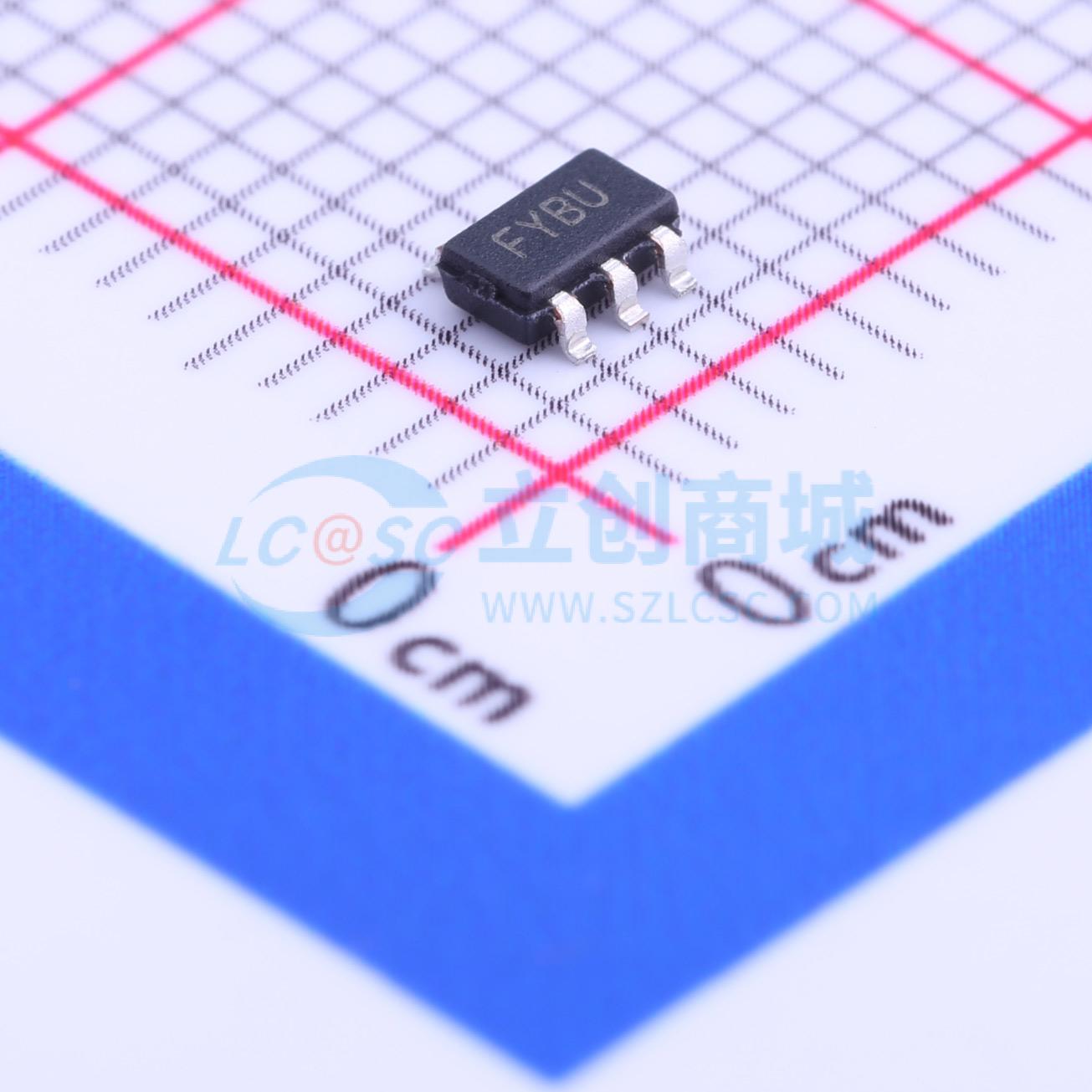

MCP1415T-E/OT

MCP1415/16器件是高速双MOSFET驱动器，在单4.5V至18V电源供电下，能够提供高达1.5A的峰值电流。反相或同相单通道输出可直接由TTL或CMOS（3V至18V）逻辑控制。这些器件还具有低直通电流、匹配的上升和下降时间以及短传播延迟的特点，使其非常适合高开关频率应用。它们在“导通”和“关断”状态下都能提供足够低的阻抗，以确保即使存在大的瞬变，MOSFET的预期状态也不会受到影响。 这些器件在其功率和电压额定值范围内的任何条件下都具有很高的抗闩锁能力。当接地引脚出现噪声尖峰（高达5V，任意极性）时，它们不会受到损坏。它们能够承受高达500 mA的反向电流回流到其输出端，而不会损坏或导致逻辑混乱。所有引脚都具有高达2.0 kV（HBM）和300V（MM）的静电放电（ESD）全面保护。

• 高峰值输出电流：1.5A（典型值）
• 宽输入电源电压工作范围：-4.5V至18V
• 输出级低直通/交叉导通电流
• 高容性负载驱动能力： - 13 ns内驱动470 pF（典型值） - 18 ns内驱动1000 pF（典型值）
• 短延迟时间：44 ns（tD1）、47 ns（MCP1415 tD2）、54 ns（MCP1416 tD2）（典型值）
• 低电源电流： - 逻辑“1”输入时 - 0.65 mA（典型值） - 逻辑“0”输入时 - 0.1 mA（典型值）
• 闩锁保护：可承受500 mA反向电流
• 逻辑输入可承受高达5V的负摆幅
• 节省空间的5引脚SOT - 23封装

• 开关模式电源
• 脉冲变压器驱动
• 线路驱动器
• 电平转换器
• 电机和螺线管驱动
