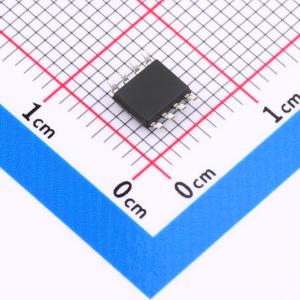

温馨提醒：图片仅供参考，商品以实物为准

EG3001

单通道功率MOSFET驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道功率MOSFET驱动芯片，电压范围：3.0V to 30V
品牌名称: EG(屹晶微)
商品型号: EG3001
商品编号: C81708
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.201克(g)

商品参数

商品概述

EG3001是一款单通道高性价比的功率MOSFET管或大功率双极性晶体管门极或基极驱动专用芯片，内部集成了输入逻辑信号处理电路、SD快速关断处理电路及大电流输出驱动电路，专用于电源转换器及电机控制器等的功率MOSFET管驱动器。 EG3001电源电压范围宽3V~30V，静态功耗低仅2mA，输出结构具有独立的源出电流OUTD端和吸入电流OUTS端引脚，可以用来独立地调节输入到MOSFET管G极的上升沿时间和下降沿时间。

商品特性

源出峰值驱动电流达1A和吸入峰值驱动电流达1.2A
宽电压输入范围：+3V - +30V
输入端IN可承受最高为+30V的输入电压
低输入供电电流：
- 逻辑1输入 — 200uA（典型值）
- 逻辑0输入 — 0uA（典型值）
独立的拉电流和灌电流输出结构可独立调节上升沿和下降沿时间
SD引脚实现逐周关断控制，可用于短路或过流保护处理电路
封装形式：SOP - 8

应用领域

电机驱动器
逆变器
步进电机驱动
DC/DC转换器驱动
大功率双极型晶体管
UPS不间断电源
Class - D功率放大器
开关电源
脉冲变压器驱动器
无刷风扇

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET
	驱动通道数	1
	工作电压	3V~30V
	上升时间(tr)	160ns
	下降时间(tf)	50ns

	属性	参数值
	特性	过流保护(OCP)；短路保护(SCP)
	工作温度	-45℃~+85℃
	输入高电平(VIH)	2.5V
	输入低电平(VIL)	1V
	静态电流(Iq)	2mA
