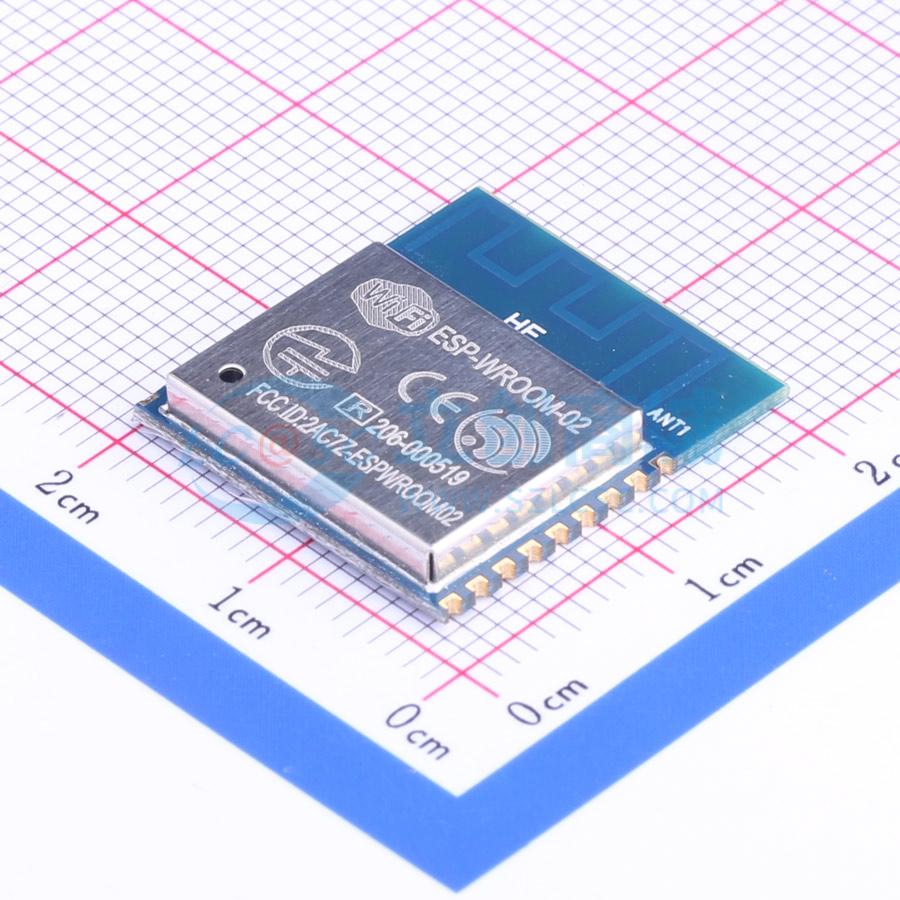

温馨提醒：图片仅供参考，商品以实物为准
ESP-WROOM-02-N2
不带固件 停产 ESP-WROOM-O2贴片式模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 官方原厂出品ESP8266 WIFI模块！ 业界FCC认证 通过各类无线、环保、可靠性认证！ 设计紧凑，尺寸仅为 18 mm x 20 mm 达到工业级别温度 -40℃ - 125℃ 外围元器件少，成本低。
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP-WROOM-02-N2
- 商品编号
- C81770
- 商品封装
- SMD-18P
- 包装方式
- 编带
- 商品毛重
- 1.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP8266EX | |
| 接口类型 | I2C；GPIO；UART；PWM；SPI；I2S | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线 | |
| 发射功率 | 20dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.6V | |
| 接收电流 | 50mA；56mA | |
| 发送电流 | 170mA | |
| 接收灵敏度 | -98dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
乐鑫提供集成ESP8266EX的贴片式模组ESP-WROOM-O2，其射频性能已调试到最佳状态。模组外观尺寸为(18.00 ± 0.20)mm × (20.00 ± 0.20)mm × (2.80 ± 0.15)mm，目前配置封装为SOP8（150 mil）的SPI Flash，使用2 dBi的PCB板载天线。ESP8266EX内置超低功耗Tensilica L06 32位RISC处理器，CPU时钟速度最高可达160MHz，支持实时操作系统(RTOS)和Wi-Fi协议栈，可将高达80%的处理能力留给应用编程和开发。芯片内置存储控制器，包含ROM和SRAM，使用外置SPI Flash存储用户程序，理论上最大可支持16 MB存储，ESP-WROOM-O2配置了2 MB的SPI Flash。模组使用26MHz晶振，晶振输入输出所加的对地调节电容C1、C2值范围在6pF～22pF。
