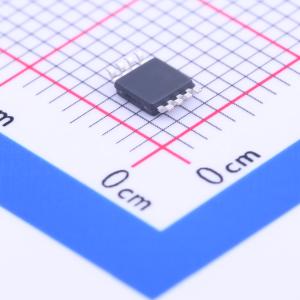

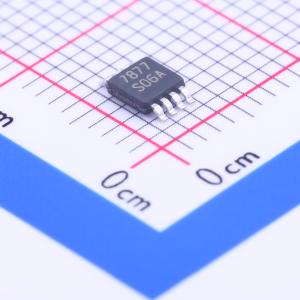

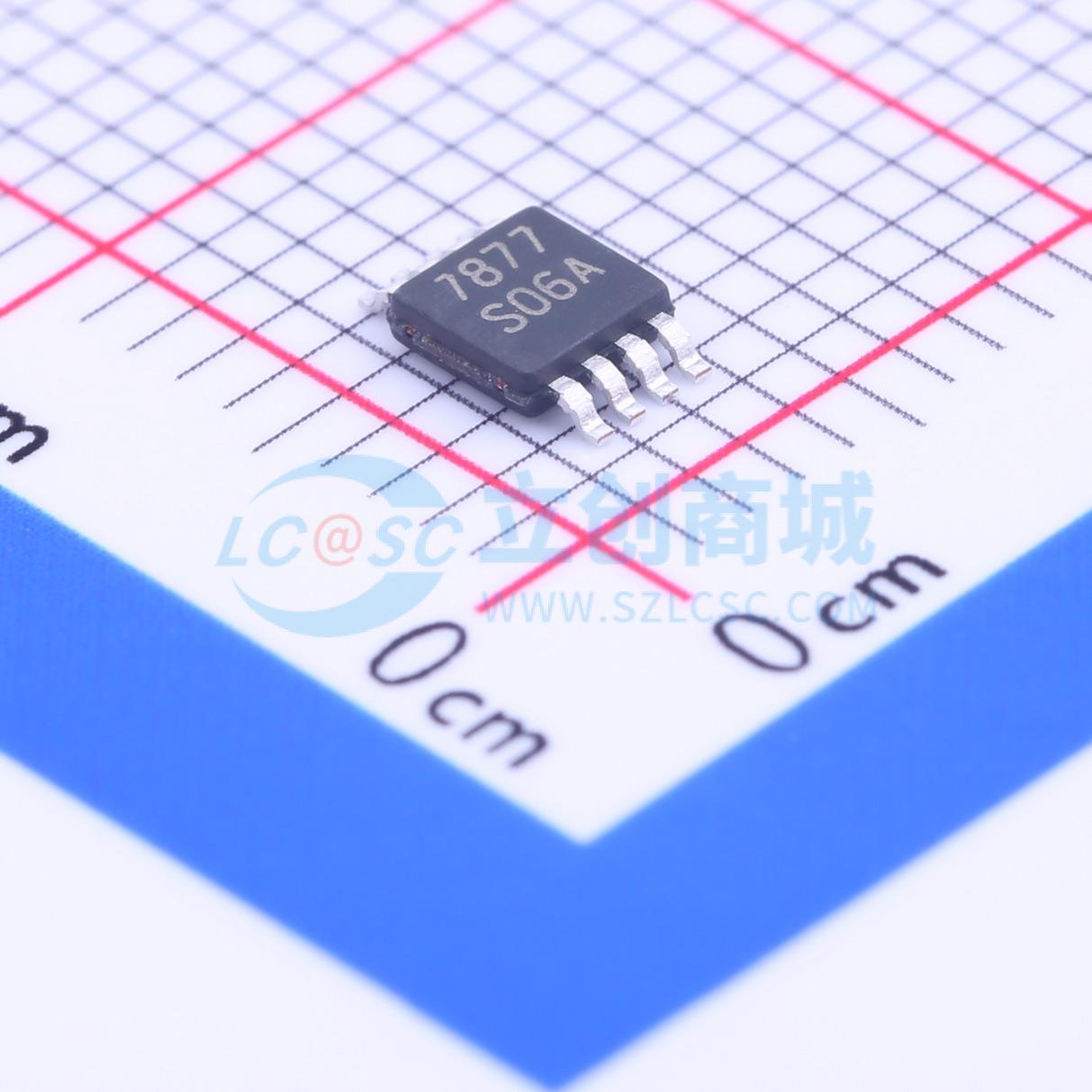

LM2621MM/NOPB

低输入电压升压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2621 1.2V 至 14V 输入电压、1A 负载电流、升压直流/直流
品牌名称: TI(德州仪器)
商品型号: LM2621MM/NOPB
商品编号: C81832
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

LM2621是一款高效升压型DC-DC开关稳压器，适用于电池供电和低输入电压系统。它可接受1.2 V至14 V的输入电压，并将其转换为稳压输出电压。输出电压可在1.24 V至14 V之间调节。该器件内置一个0.17 Ω的N沟道MOSFET功率开关。使用LM2621可实现高达90%的效率。 LM2621的高开关频率（最高可调至2 MHz）允许使用小型表面贴装电感和电容。由于采用独特的恒定占空比门控振荡器拓扑结构，该器件可在较宽的负载范围内实现极高的效率。采用BiCMOS工艺技术后，电源电流降至80 μA。在关断模式下，电源电流小于2.5 μA。 LM2621采用VSSOP-8封装。该封装占用的电路板面积仅为标准8引脚SOIC封装的一半，高度仅为1.09 mm。

商品特性

小型VSSOP8封装（占用面积为标准8引脚SOIC封装的一半）
封装高度1.09 mm
最高2 MHz开关频率
1.2 V至14 V输入电压
1.24 V至14 V可调输出电压
最高1 A负载电流
0.17 Ω内部MOSFET
最高90%稳压效率
典型工作电流80 μA
关断模式下指定电源电流<2.5 μA

应用领域

个人数字助理（PDA）、手机
双节和三节电池供电设备
PCMCIA卡、存储卡
闪存编程
TFT/LCD应用
3.3 V至5.0 V转换
GPS设备
双向寻呼机
掌上电脑
手持仪器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.2V~14V
	输出电压	1.24V~14V
	输出电流	2.85A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；SEPIC
	静态电流(Iq)	80uA
	开关管(内置/外置)	内置
	输出类型	可调
