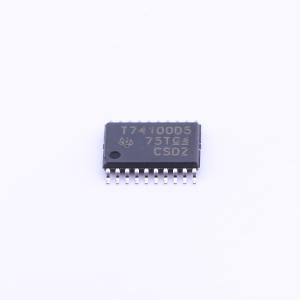

TPIC74100QPWPRQ1

TPIC74100-Q1开关模式电源管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPIC74100-Q1是一款开关模式电源管理芯片,具有集成开关和电压模式控制功能。它可以在宽输入电压范围内调节输出至5V ±3%,并提供重置功能和报警功能。
品牌名称: TI(德州仪器)
商品型号: TPIC74100QPWPRQ1
商品编号: C81944
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

TPIC74100 是一种带有集成开关的电压模式控制开关稳压器。借助外部元件（LC组合），该器件可在宽输入电压范围内将输出调节至5V±3%。

TPIC74100 提供了复位功能，用于检测并指示5V输出轨超出指定容限时的情况。该复位延迟可以通过REST引脚上的外部定时电容进行编程设置。此外，当输入供电轨Vdriver低于预设值（由AIN引脚设定）时，会激活报警（AOUT）功能。

TPIC74100 采用了频率调制方案以最小化电磁干扰。时钟调制器允许对开关频率进行调制，以减少频带内的干扰能量。

5Vg输出是一个开关型5V稳压输出，具有内部电流限制，以防在供电线上为容性负载供电时触发RESET。此功能由5Vg_ENABLE引脚控制。如果该输出（5Vg输出）发生对地短路，则输出通过切换到斩波模式来自我保护。然而，在这种故障条件下，这会增加VOUT上的输出纹波电压。
