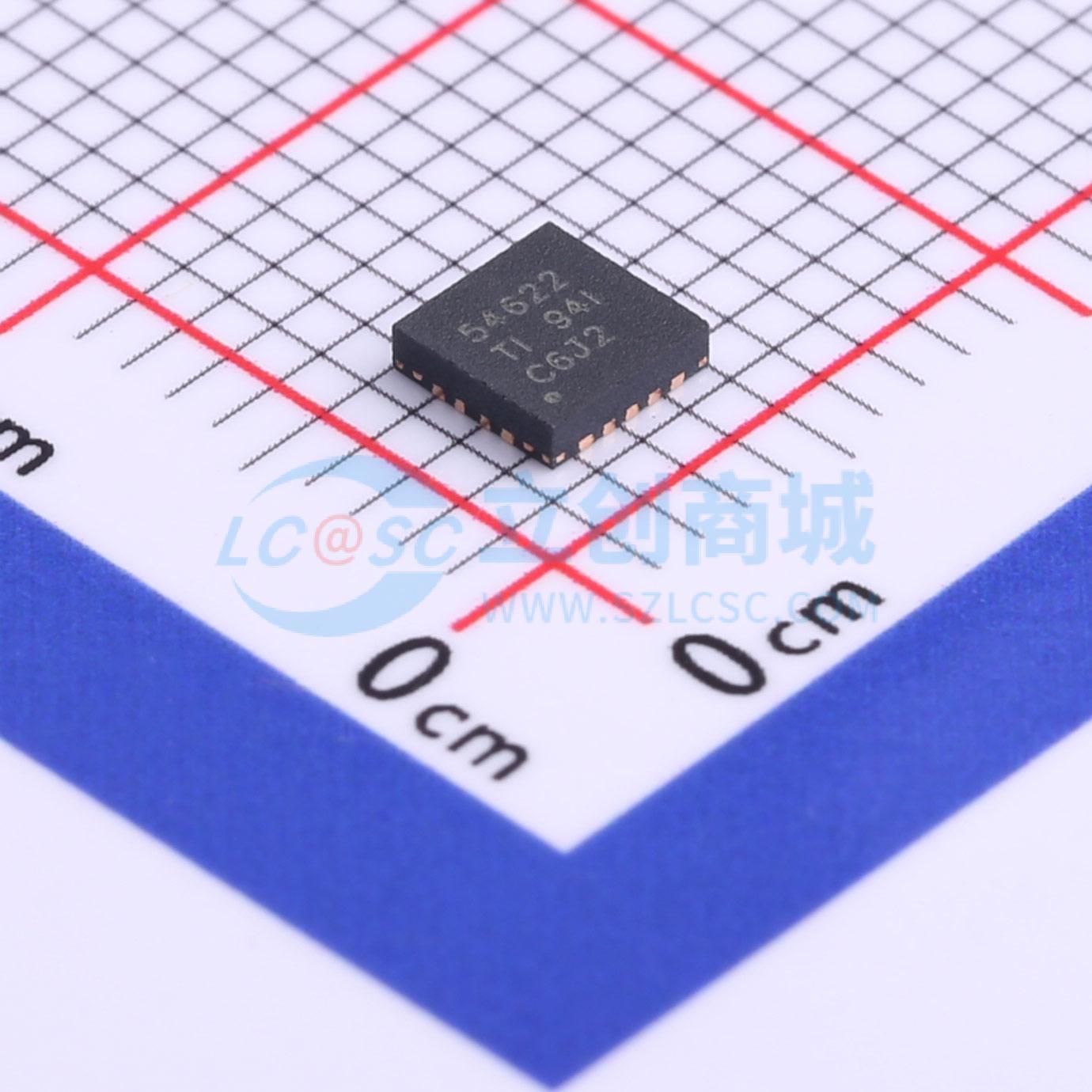

温馨提醒：图片仅供参考，商品以实物为准
TPS54622RHLR
4.5V至17V输入，6A异步降压转换器，带hiccup保护
SMT扩展库SMT补贴嘉立创PCB免费打样
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~17V | |
| 输出电压 | 600mV~15V | |
| 输出电流 | 6A | |
| 开关频率 | 1.6MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 800uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54622 器件采用热增强型 3.5 mm x 3.5 mm VQFN 封装，是一款全功能的 17-V、6-A 同步降压转换器，通过高效率和集成高压侧和低压侧 MOSFET 优化了小型设计。通过电流模式控制减少了元件数量，并选择较高的开关频率，进一步节省了空间，减小了电感的尺寸。
输出电压启动斜坡由 SS/TR 引脚控制，允许作为独立电源运行或在跟踪情况下运行。通过正确配置使能引脚和开漏电源良好引脚，还可以实现电源时序控制。
高压侧 FET 的逐周期电流限制保护了器件在过载情况下的安全，并通过低压侧源电流限制防止电流失控。此外，还有一种低压侧吸收电流限制，在检测到过大反向电流时关闭低压侧 MOSFET。如果过流条件持续时间超过预设时间，则会触发打嗝保护。当芯片温度超过热关断温度时，热打嗝保护将禁用该器件，并在内置的热关断打嗝时间后重新启用该部件。
应用领域
- 高密度分布式电源系统
- 高性能负载点调节
- 宽带、网络和光通信基础设施
