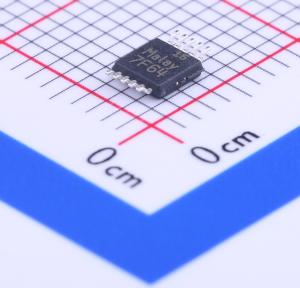

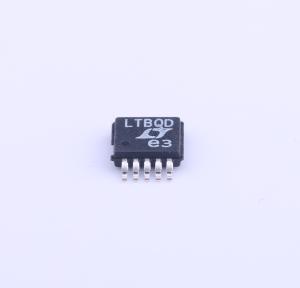

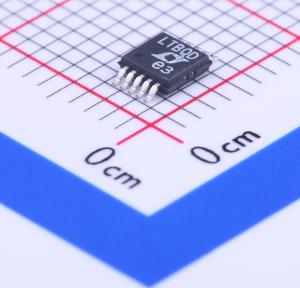

温馨提醒：图片仅供参考，商品以实物为准

LT3750EMS#PBF

电容器充电控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电容充电器控制器
品牌名称: ADI(亚德诺)
商品型号: LT3750EMS#PBF
商品编号: C84289
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.16克(g)

商品参数

商品概述

LT3750是一款反激式转换器，旨在将大容量电容器快速充电至用户可调的目标电压。专利的边界模式控制方案可将转换损耗降至最低，并减小变压器尺寸。通过变压器匝数比和两个外部电阻可轻松调节输出电压。低至78mV的电流检测能精确限制开关峰值电流，还有助于实现效率最大化。凭借较宽的输入电压范围，LT3750可由多种电源供电。在典型应用中，它能在不到300ms的时间内将一个100µF的电容器充电至300V。 CHARGE引脚让用户能够完全控制LT3750。DONE引脚用于指示电容器何时达到其编程值，以及器件何时停止充电。

商品特性

可对任意容量的电容器充电
输出电压易于调节
可驱动大电流NMOS FET
初级侧检测——无需输出分压器
宽输入电压范围：3V至24V
可将栅极驱动至VC - 2V
提供10引脚MS封装

应用领域

应急警示灯
专业摄影闪光灯系统
安全/库存控制系统
高压电源
电网围栏
雷管

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	工作电压	3V~24V
	电池类型	超级电容器

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	静态电流(Iq)	140uA
