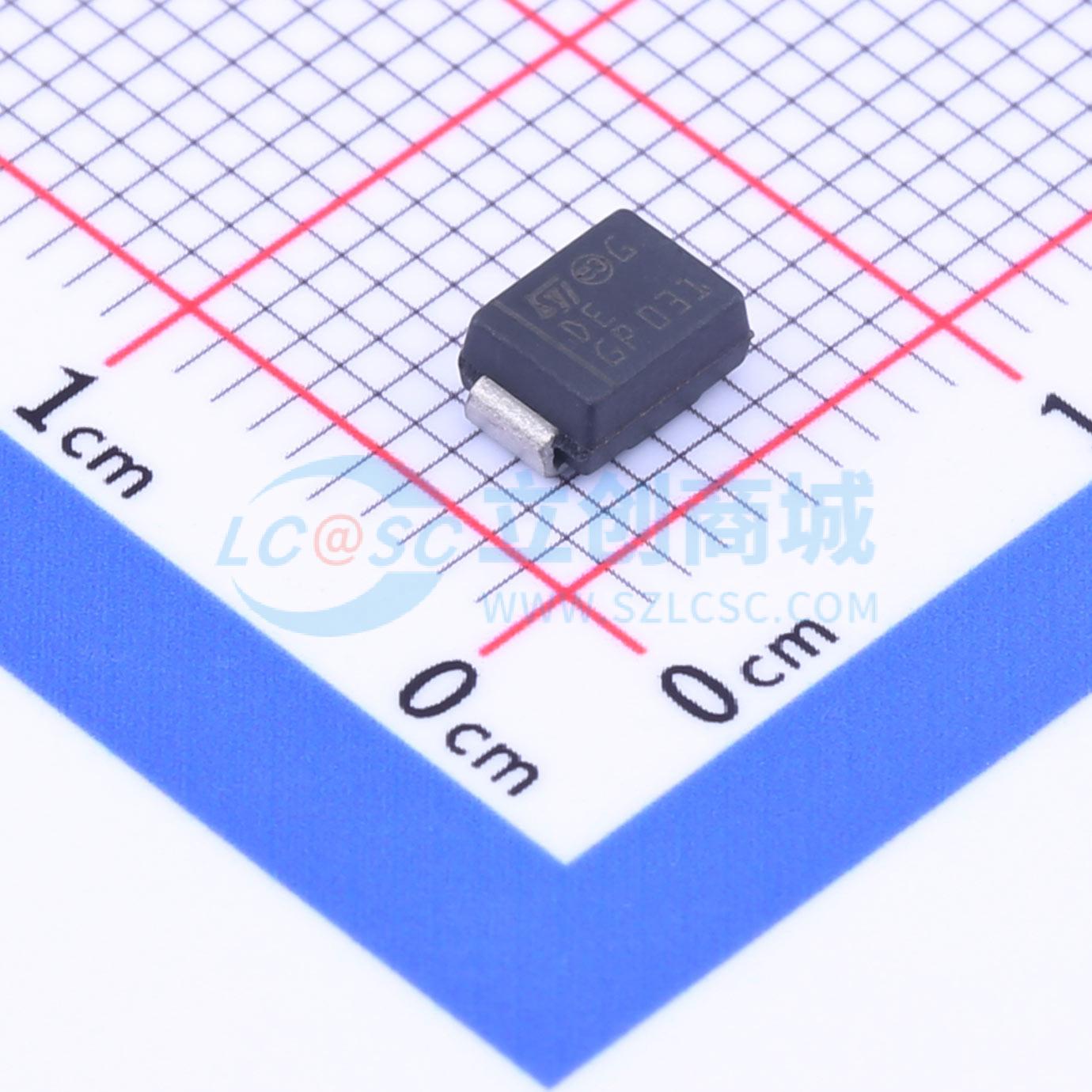

温馨提醒：图片仅供参考，商品以实物为准

SM6T6V8A

单向TVS 5.8V截止峰值浪涌电流：57A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM6T瞬态抑制二极管（Transil）系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电气过应力影响。这些器件通常用于防护600 W（10/1000 μs）以下的浪涌。平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温以确保长期可靠性和稳定性。SM6T采用SMB封装（SMB焊盘尺寸符合IPC 7531标准）。
品牌名称: ST(意法半导体)
商品型号: SM6T6V8A
商品编号: C84316
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.221克(g)

商品参数

商品概述

SM6T瞬态抑制二极管（Transil）系列旨在根据IEC 61000 - 4 - 2和MIL STD 883方法3015保护敏感设备免受静电放电影响，并根据IEC 61000 - 4 - 4和5保护其免受电气过应力影响。这些器件通常用于防护600 W（10/1000 μs）以下的浪涌。平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低漏电流和高结温以确保长期可靠性和稳定性。 SM6T采用SMB封装（SMB焊盘尺寸符合IPC 7531标准）。

商品特性

脉冲峰值功率：600 W（10/1000 μs）；4 kW（8/20 μs）
关断电压范围：6.8 V至220 V
单向和双向类型
低漏电流：25 ℃时为0.2 μA；85 ℃时为1 μA
最高工作结温（Tj）：150 ℃
最高结温（Tj）下的高功率能力：515 W（10/1000 μs）
JEDEC注册封装外形
IEC 61000 - 4 - 2四级：15 kV（空气放电）；8 kV（接触放电）
IEC 61000 - 4 - 5
MIL STD 883G方法3015 - 7：3B类：25 kV人体模型（HBM）
UL 497B，文件编号：QVGQ2.E136224
树脂符合UL 94 V0等级
MIL - STD - 750方法2026可焊性
EIA STD RS - 481和IEC 60286 - 3包装；IPC 7531焊盘尺寸

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交41单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.8V
	钳位电压	13.4V
	峰值脉冲电流(Ipp)	57A
	峰值脉冲功率(Ppp)	600W

	属性	参数值
	击穿电压	6.45V
	反向电流(Ir)	20uA
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
