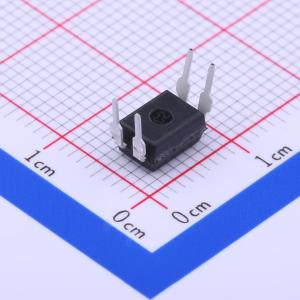

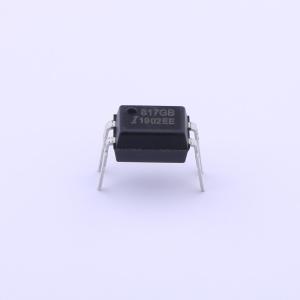

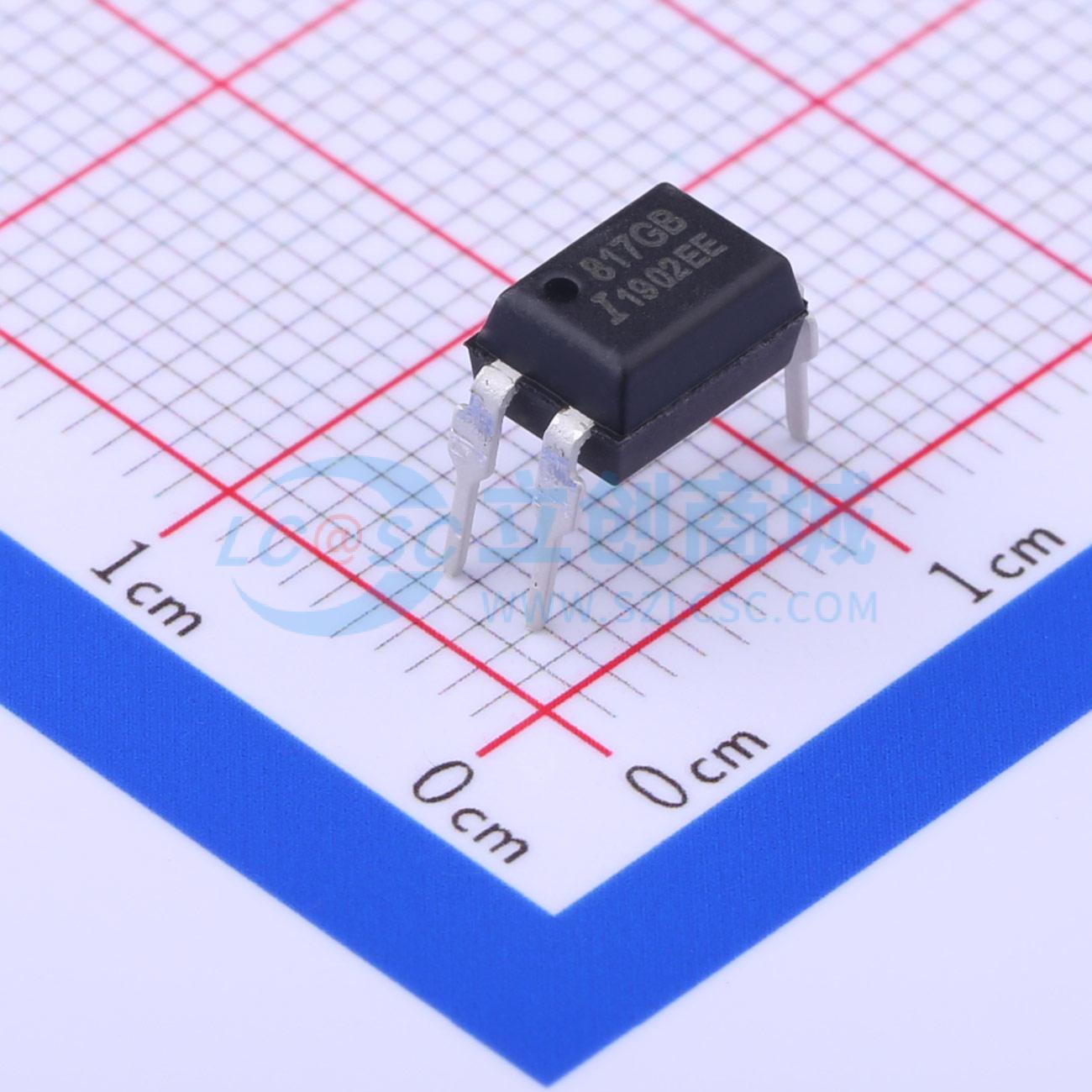

温馨提醒：图片仅供参考，商品以实物为准
ISP817-GB
DC输入 隔离电压(rms):5300V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CTR等级 GB:100-600
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- ISP817-GB
- 商品编号
- C84383
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
ISP817、ISP827 和 ISP847 系列光耦合隔离器由一个红外发光二极管和一个 NPN 硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
商品特性
- 交流隔离电压 5300V RMS
- 提供电流传输比（CTR）可选
- 宽工作温度范围 -55℃ 至 +110℃（ISP817 为 -30℃ 至 +100℃，ISP827 / ISP847）
- 无铅且符合 RoHS 标准
- UL 文件编号 E91231
- 封装代码 “EE”
- VDE 认证证书编号 40028086
应用领域
- 计算机终端
- 工业系统控制器
- 测量仪器
- 不同电位和阻抗系统之间的信号传输
