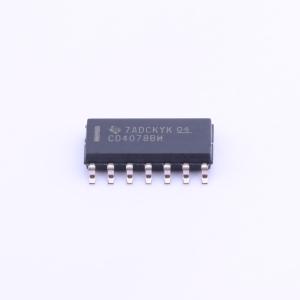

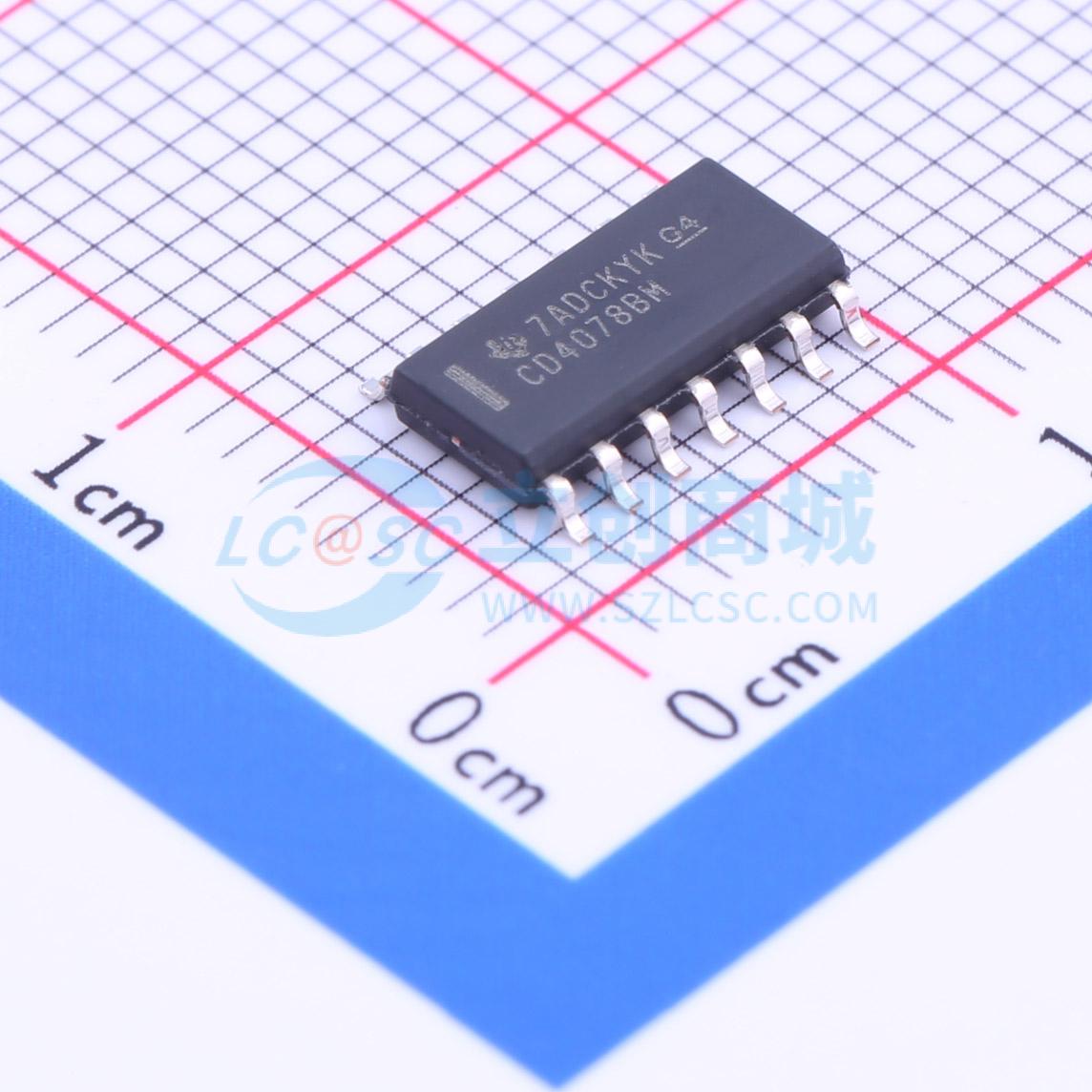

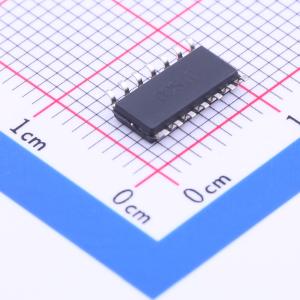

CD4078BM96实物图
  • CD4078BM96商品缩略图
  • CD4078BM96商品缩略图
  • CD4078BM96商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4078BM96

CMOS 八输入或非/或门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD4078B CMOS 8 输入或非/或门
品牌名称
TI(德州仪器)
商品型号
CD4078BM96
商品编号
C84464
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.264克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或非门;或门
门电路数量1
工作电压3V~18V
静态电流(Iq)5uA
灌电流(IOL)6.8mA
拉电流(IOH)6.8mA
输入高电平(VIH)7V;3.5V;11V
属性参数值
输入低电平(VIL)4V;3V;1.5V
输出高电平(VOH)4.95V;9.95V;14.95V
输出低电平(VOL)50mV
系列4000B系列
传播延迟(tpd)55ns@15V,50pF
工作温度-55℃~+125℃
每门输入数量8
功能特性-

商品概述

CD4078B是一款耐压等级20V的8输入或非/或门CMOS器件,可直接实现正逻辑8输入或非和或功能,补充现有CMOS门器件系列,提供多种封装形式,包含14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型收缩小外形封装。

商品特性

  • 可直接实现正逻辑8输入或非和或功能
  • 带有缓冲输入和输出
  • 支持5V、10V、15V参数额定值
  • 输出特性标准化、对称
  • 在20V下对静态电流进行100%测试
  • 符合B系列CMOS器件描述标准规范的要求
  • 中速运行,VDD = 10V时,传输延迟tPHL、tPLH典型值为75ns
  • 电压范围(相对于VSS端)为-0.5V~+20V
  • 所有输入的输入电压范围为-0.5V ~ VDD + 0.5V
  • 任意单输入直流输入电流最大为10mA
  • 全封装温度范围内,18V下最大输入电流为1μA;25℃、18V下最大输入电流为100nA
  • 全封装温度范围内噪声容限:VDD = 5V时为1V,VDD = 10V时为2V,VDD = 15V时为2.5V
  • 单封装功耗:环境温度-55℃~+100℃时为500mW;环境温度+100℃~+125℃时按12mW/℃线性降额至200mW
  • 每个输出晶体管的器件功耗:全封装温度范围所有封装类型下为100mW
  • 工作温度范围为-55℃~+125℃
  • 存储温度范围为-65℃~+150℃
  • 焊接时引脚最高温度:距离壳体1.59±0.79mm处,最长10秒时为265℃
