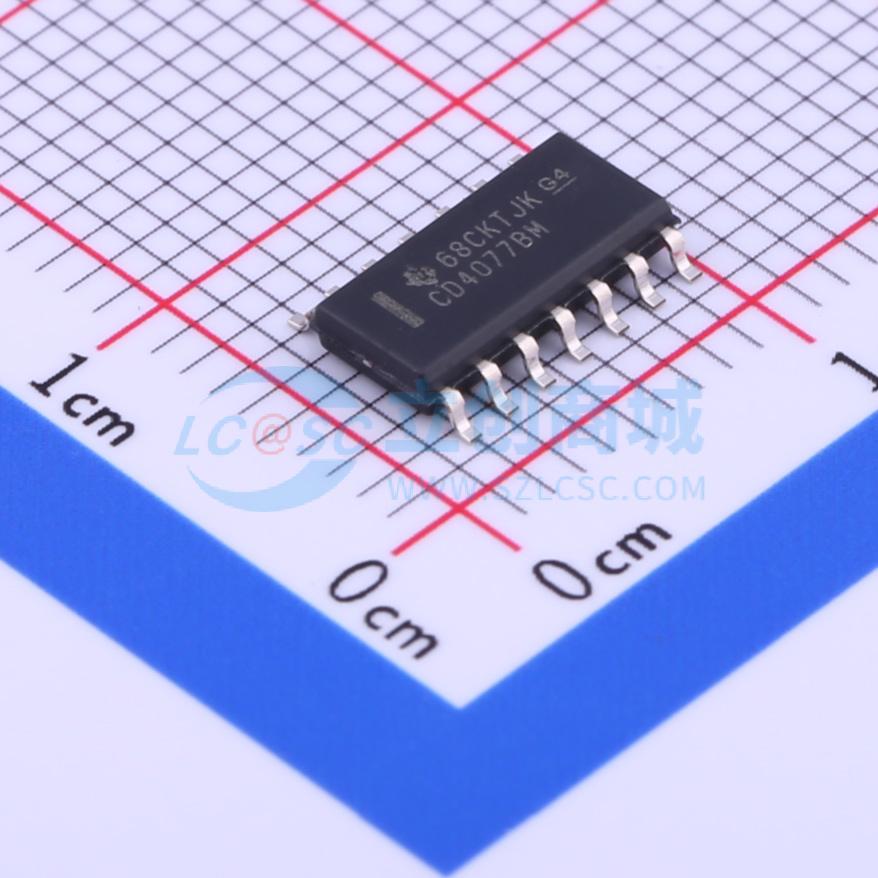

温馨提醒：图片仅供参考，商品以实物为准
CD4077BM96
CMOS四异或门和四异或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4077B 4 通道、4 输入、3V 至 18V XNOR（异或非）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4077BM96
- 商品编号
- C86563
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 同或门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV；50mV；50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 100ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
应用领域
- 逻辑比较器
- 加法器/减法器
- 奇偶生成器和校验器
