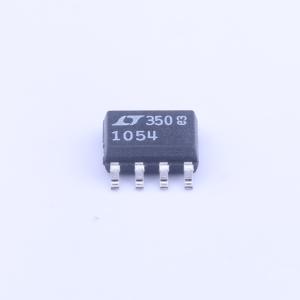

温馨提醒：图片仅供参考，商品以实物为准

LT1054CS8#PBF

开关电容电压转换器带稳压器

描述: 具稳压器的开关电容器电压转换器
品牌名称: ADI(亚德诺)
商品型号: LT1054CS8#PBF
商品编号: C84388
商品封装: SO-8
包装方式: 管装
商品毛重: 0.17克(g)

商品参数

商品概述

LT1054是一款单片双极型开关电容电压转换器和稳压器。与以往的转换器相比，LT1054可提供更高的输出电流，且电压损耗显著降低。自适应开关驱动方案可在很宽的输出电流范围内优化效率。输出电流为100mA时，总电压损耗通常为1.1V。在3.5V至15V的整个电源电压范围内均能保持此性能。静态电流通常为2.5mA。 LT1054还具备稳压功能，这是以往开关电容电压转换器所没有的特性。通过添加一个外部电阻分压器，可获得稳压输出。该输出能针对输入电压和输出电流的变化进行稳压。将反馈引脚接地，还可使LT1054进入关断状态。关断状态下的电源电流小于100µA。 LT1054的内部振荡器标称频率为25kHz。振荡器引脚可用于调整开关频率或对LT1054进行外部同步。 LT1054与之前的转换器（如LTC1044/ICL7660）引脚兼容。

商品特性

输出电流：100mA（LT1054）；125mA（LT1054L）
用于稳压的基准和误差放大器
低损耗：100mA时为1.1V
工作范围：3.5V至15V（LT1054）；3.5V至7V（LT1054L）
外部关断功能
外部振荡器同步功能
可并联使用
与LTC1044/ICL7660引脚兼容
提供SW16和SO - 8封装

应用领域

电压反相器
稳压器
负电压倍增器
正电压倍增器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(100个/管，最小起订量 1000 个)

个

起订量：1000 个100个/管

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	3.5V~15V
	静态电流(Iq)	4mA
	输出电阻	10Ω

	属性	参数值
	开关频率	25kHz
	工作温度	0℃~+100℃
	功能类型	反相
	输出电流(Iout)	100mA
