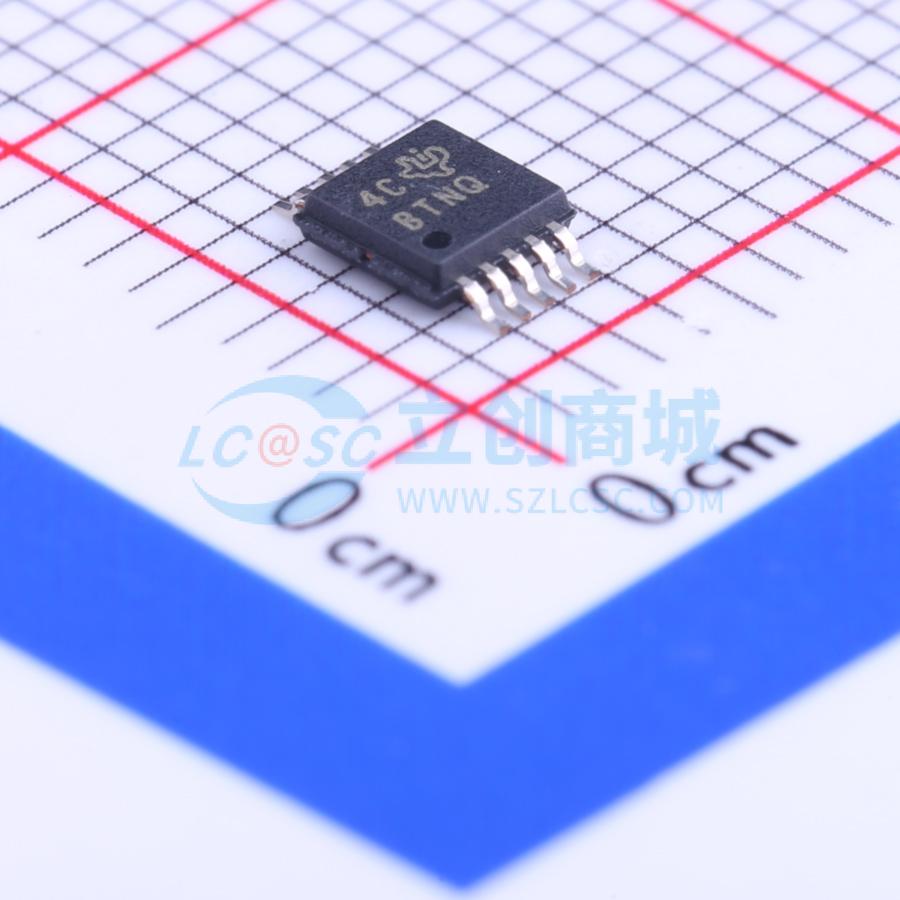

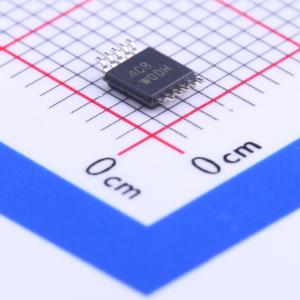

温馨提醒：图片仅供参考，商品以实物为准

ADS1018IDGST

具有内部基准和温度传感器的超小型、低功耗、兼容SPI的12位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1018 具有 PGA、振荡器、电压基准、温度传感器和 SPI 的 12 位、3.3kSPS、4 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1018IDGST
商品编号: C81941
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	128Hz；920Hz；1.6kHz；490Hz；250Hz；3.3kHz；2.4kHz
	静态电流	150uA
	全量程范围(FSR)	2.048V；512mV；1.024V；4.096V；256mV；6.144V

商品概述

ADS1018 是一款精密的低功耗12 位无噪声模数转换器(ADC)。该器件采用超小型无引线X2QFN-10 封装或超薄小外形尺寸(VSSOP)-10 封装，具备测量最常见传感器信号所需的全部功能。ADS1018 集成了可编程增益放大器(PGA)、电压基准、振荡器和高精度温度传感器。这些功能以及2V 至5.5V 的宽电源电压范围使得ADS1018 非常适用于功率及空间受限型传感器测量应用。 ADS1018 以高达3300 次采样/秒(SPS) 的数据速率进行转换。PGA 的输入范围为 ±256mV 至±6.144V，支持以高分辨率测量大信号和小信号。该器件通过输入复用器(MUX) 测量双路差分输入或四路单端输入。高精度温度传感器用于监控系统级温度或对热电偶进行冷结点补偿。 ADS1018 可选择以连续转换模式或单次模式运行。该器件在单次模式下完成一次转换后自动断电。在空闲状态下，单次模式会显著降低流耗。所有数据均通过串行外设接口(SPI) 进行传输。

商品特性

超小型X2QFN 封装，2mm×1.5mm×0.4mm
12 位无噪声分辨率
宽电源电压范围：2V 至5.5V
低流耗：连续模式时只有 150μA，单次模式自动断电
可编程数据传输速率范围：128SPS 至3300SPS
单周期稳定
内部低漂移电压基准
内部温度传感器，2°C（最大值）误差
内部振荡器
内部可编程增益放大器(PGA)
四个单端或两个差分输入
特定温度范围： -40°C 至 +125°C

应用领域

温度测量
热电偶测量
冷结点补偿
热敏电阻测量
便携式仪表
工厂自动化和过程控制

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	3.3kHz
	通道数	2
	工作电压	2V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
