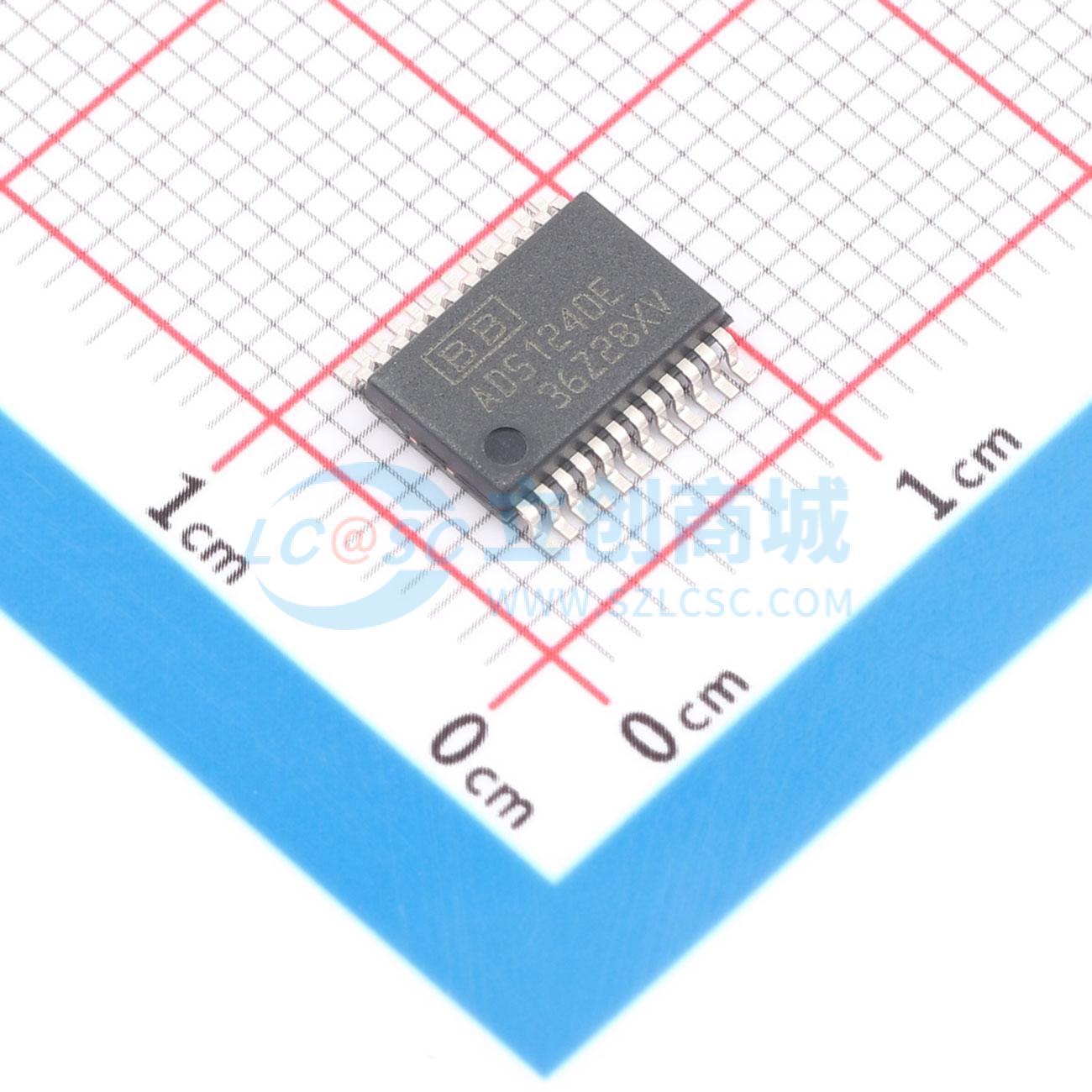

温馨提醒：图片仅供参考，商品以实物为准

ADS1240E/1K

24位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度、宽动态范围的24位模数转换器，具有50Hz和60Hz同时抑制功能。
品牌名称: TI(德州仪器)
商品型号: ADS1240E/1K
商品编号: C86521
商品封装: SSOP-24-208mil
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

ADS1240和ADS1241是精密、宽动态范围的Δ-Σ模数（A/D）转换器，分辨率为24位，可在2.7V至5.25V电源下工作。Δ-Σ A/D转换器可实现高达24位无丢码性能，有效分辨率达21位。输入通道采用多路复用方式。可选择内部缓冲器，为直接连接传感器或低电平电压信号提供非常高的输入阻抗。提供烧断电流源，可检测传感器开路或短路情况。一个8位数模（D/A）转换器可提供偏移校正，校正范围为满量程范围（FSR）的50%。可编程增益放大器（PGA）提供1至128的可选增益，在增益为128时有效分辨率为19位。A/D转换通过二阶Δ-Σ调制器和可编程有限脉冲响应（FIR）滤波器完成，该滤波器可同时实现50Hz和60Hz陷波。参考输入为差分输入，可用于比例转换。串行接口与SPI兼容。还提供多达8位的数据输入/输出，可用于输入或输出。ADS1240和ADS1241专为智能变送器、工业过程控制、称重秤、色谱分析和便携式仪器等高精度测量应用而设计。

商品特性

24位无丢码
同时抑制50Hz和60Hz（最低–90dB）
积分非线性0.0015%
有效分辨率21位（PGA = 1），19位（PGA = 128）
PGA增益范围1至128
单周期稳定
可编程数据输出速率
外部差分参考电压0.1V至5V
片上校准
与SPI兼容
电源范围2.7V至5.25V
功耗600µW
多达8个输入通道
多达8位数据输入/输出

应用领域

工业过程控制
称重秤
液相/气相色谱分析
血液分析
智能变送器
便携式仪器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	15Hz；7.5Hz；3.75Hz
	通道数	4
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	工作温度	-40℃~+85℃

	属性	参数值
	时钟/振荡器	外置
	时钟频率(fc)	1MHz~5MHz；2.4576MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	3.75Hz；7.5Hz；15Hz
	静态电流	120uA
