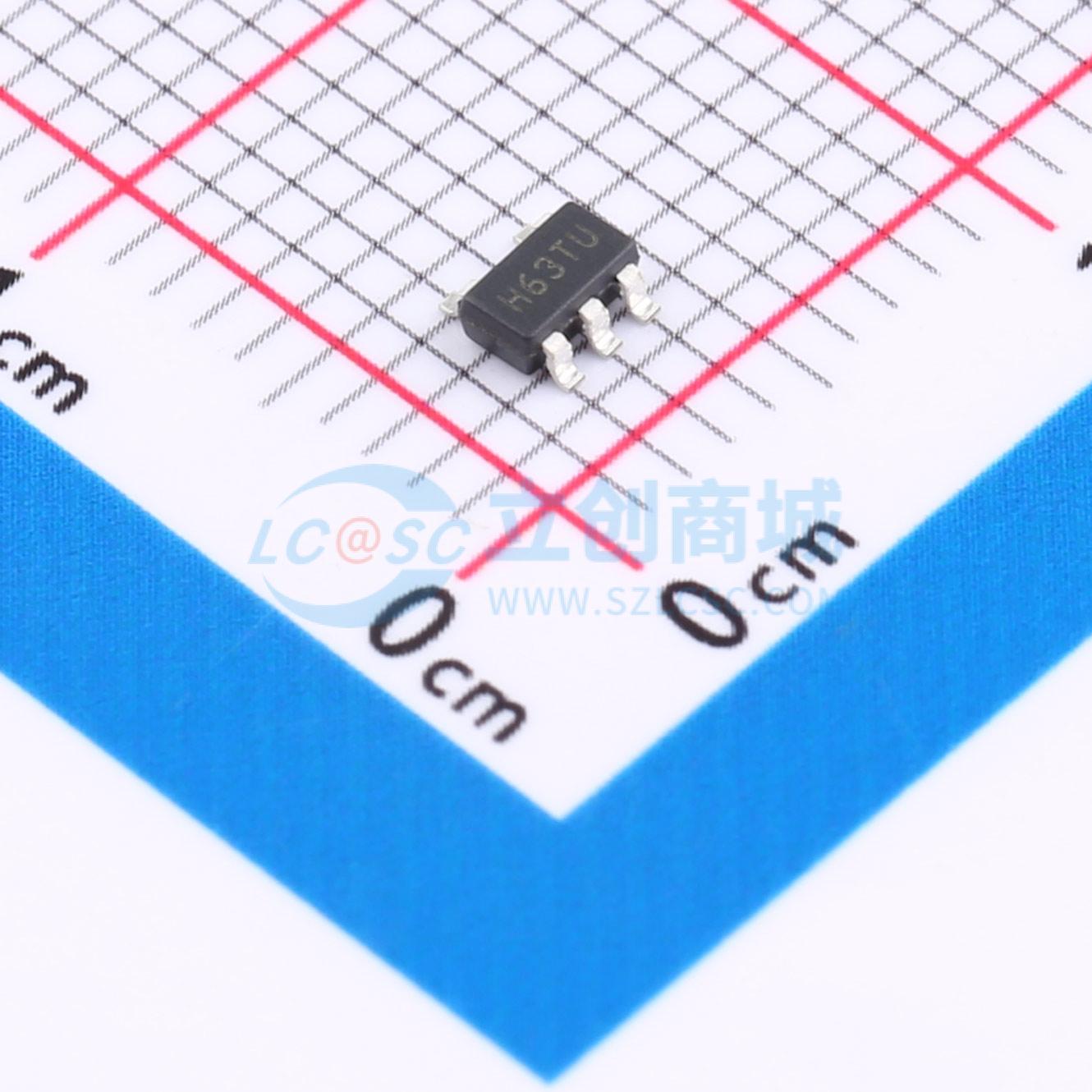

XC6220B331MR-G

XC6220系列是一款高精度、低噪声、高速、低压差、大电流的CMOS电压调节器，具备绿色运行功能。该系列由电压基准、误差放大器、电流限制器、浪涌电流抑制电路、相位补偿电路以及驱动晶体管组成。 集成了导通电阻为0.2Ω的驱动晶体管，输出电流高达1A时的超低压差性能，以及可在高速和节能模式之间自动切换的绿色运行功能，极大地延长了电池使用寿命。输出稳定电容（CL）可使用低ESR陶瓷电容。 采用激光微调技术，输出电压可在0.8V至5.0V范围内以0.05V为增量进行选择。 内置过流保护电路和热关断电路。当输出电流达到限流值时，过流保护电路将启动；当结温达到极限温度时，热关断电路将启动。浪涌抑制电路通过控制IC启动时对CL充电的浪涌电流来工作，这样可以最大程度减少系统启动期间浪涌电流导致的电源电压波动。CE功能可关闭输出，使IC进入待机模式，从而大幅降低功耗。

• 最大输出电流：1000mA（1.2V ≤ VOUT ≤ 5.0V）
• 压差电压：20mV @ 100mA（VOUT = 3.0V）；60mV @ 300mA（VOUT = 3.0V）
• 工作电压范围：1.6V ~ 6.0V
• 输出电压范围：0.8V ~ 5.0V（以0.05V为增量）
• 精度：±1%（VOUT ≥ 2.0V）；±20mV（VOUT ＜ 2.0V）
• 低功耗：节能模式下8μA（典型值）；高速模式下50μA（典型值）
• 工作环境温度：-40°C ~ +85°C
• 热关断：检测温度150°C，释放温度135°C（典型值）
• 浪涌电流抑制：700mA（最大值）
• CL自动放电：XC6220系列B/D型
• CE下拉电阻：XC6220系列C/D型
• 输出电容：兼容陶瓷电容
• 封装：USP - 6C、SOT - 25、SOT - 89 - 5、SOP - 8FD
• 环保：符合欧盟RoHS标准，无铅

• 光盘驱动器
• 磁盘驱动器
• 数码相机/摄像机
• 数字音频设备
