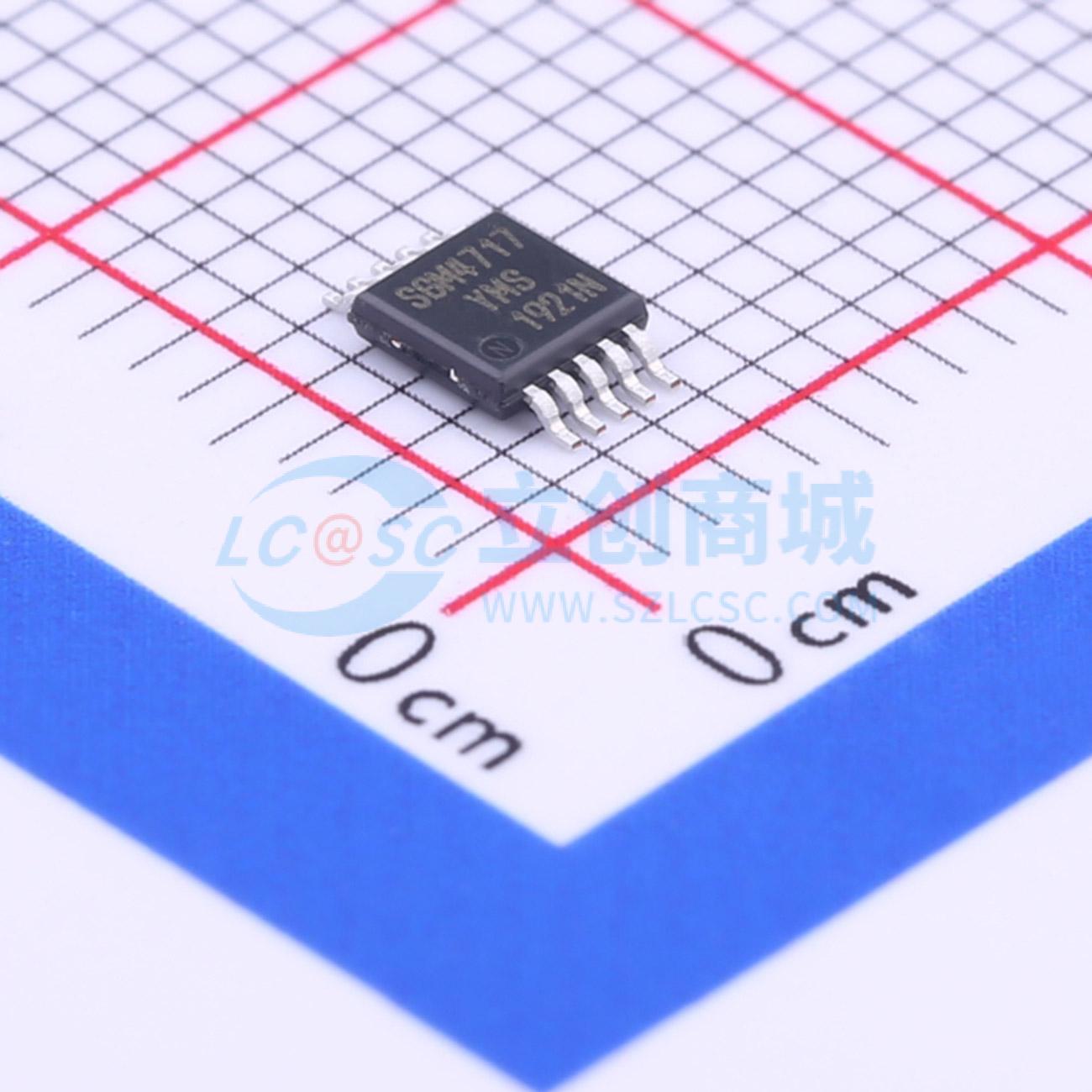

SGM4717YMS/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM4717 是一款双路、双向、单刀双掷（SPDT）CMOS 模拟开关，设计用于在 1.8V 至 5.5V 单电源下工作。它具有高带宽（300MHz）和低导通电阻（典型值 4.5Ω）的特点，目标应用为音频切换。SGM4717 具备开关间保证的导通电阻匹配（最大值 0.3Ω），以及在信号范围内保证的导通电阻平坦度（典型值 2.3Ω）
品牌名称: SGMICRO(圣邦微)
商品型号: SGM4717YMS/TR
商品编号: C86532
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

SGM4717 是一款双路、双向、单刀双掷 (SPDT) CMOS 模拟开关，设计用于在 1.8V 至 5.5V 单电源下工作。它具有高带宽 (300MHz) 和低导通电阻 (典型值 4.5Ω) 的特点，目标应用为音频切换。 SGM4717 保证了开关之间的导通电阻匹配（最大 0.3Ω），并保证了信号范围内的导通电阻平坦度（典型值 2.3Ω）。这确保了音频信号切换时具有出色的线性度和低失真。 SGM4717 是一款专用双单刀双掷 (SPDT) 开关，由两个常开 (NO) 和两个常闭 (NC) 开关组成。这种配置可用作双 2 选 1 多路复用器。 SGM4717 提供绿色 WLCSP-2.0×1.5-10B 和 MSOP-10 封装。

商品特性

工作电压：1.8V 至 5.5V
导通电阻：5.0V 时典型值 4.5Ω
高带宽：300MHz
快速开关时间：导通时间 26ns，关断时间 20ns
高关断隔离度：10MHz 时为 -57dB
低串扰：10MHz 时为 -99dB
轨到轨操作
TTL/CMOS 兼容
先断后通切换
扩展工业温度范围：-40°C 至 +85°C
提供绿色 WLCSP-2.0×1.5-10B 和 MSOP-10 封装

应用领域

便携式仪器
电池供电设备
计算机外设
手机
个人数字助理 (PDA)
MP3 播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.8V~5.5V
	导通时间(ton)	26ns

	属性	参数值
	导通电阻(Ron)	4.5Ω
	关闭时间(toff)	20ns
	工作温度	-40℃~+85℃
	导通电容(Con)	15.5pF
	带宽	300MHz
