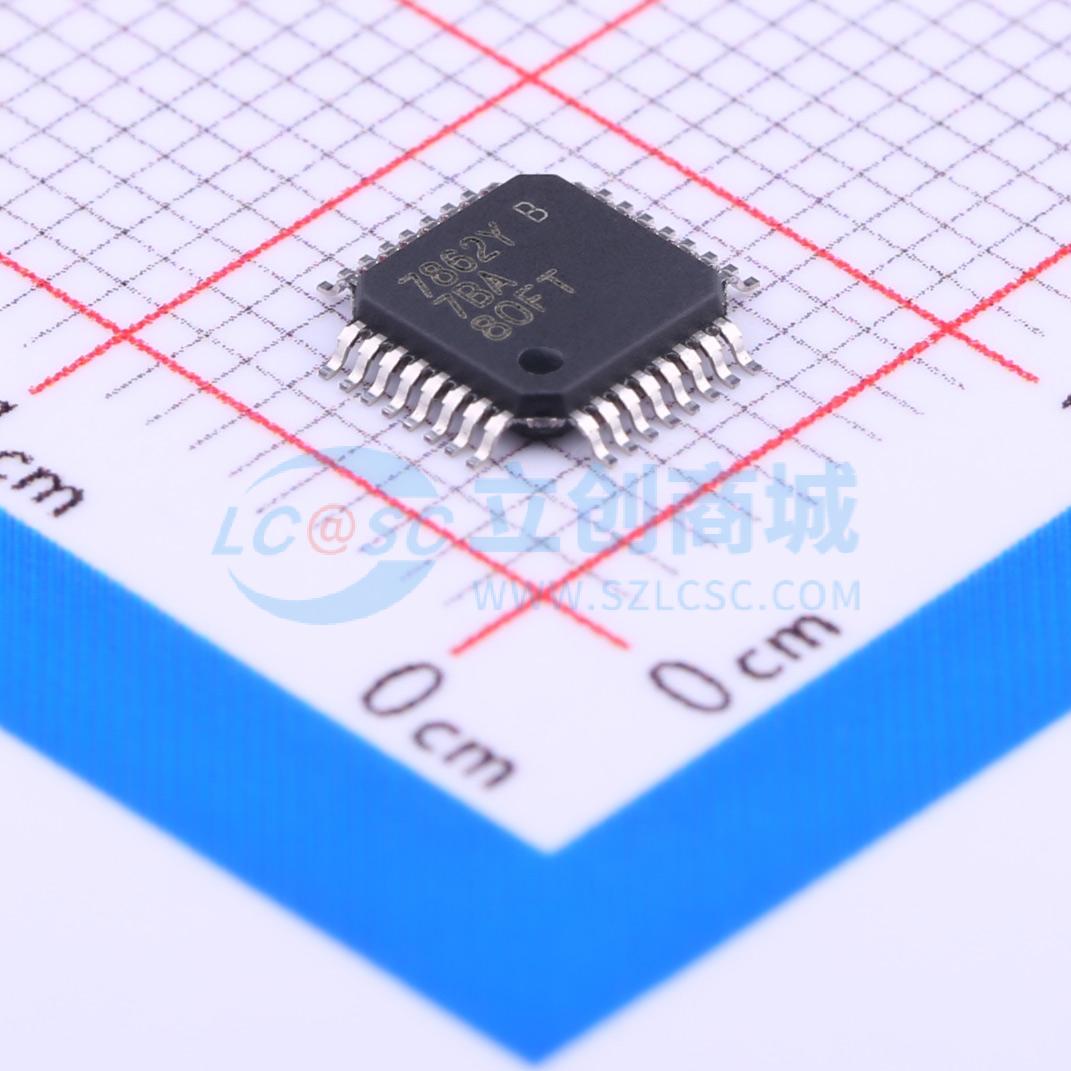

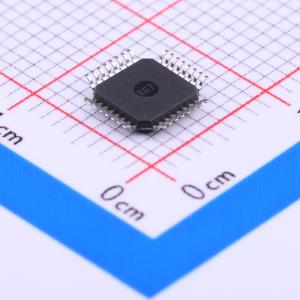

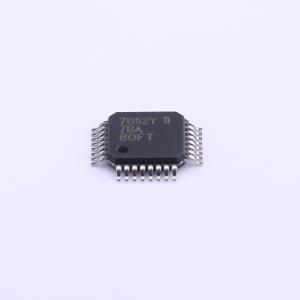

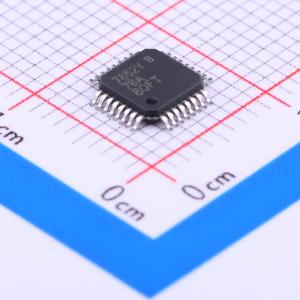

温馨提醒：图片仅供参考，商品以实物为准
ADS7862YB/250
ADS7862YB/250
- 描述
- ADS7862是一款双通道12位500kHz模数转换器，具有4个全差分输入通道，分为两对用于高速同时信号采集。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7862YB/250
- 商品编号
- C82191
- 商品封装
- TQFP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 500kHz | |
| 通道数 | 4 | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 并行 | |
| 差分输入 | - | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADS7862是一款双路12位、500kHz的模数转换器（A/D），具有4个全差分输入通道，分为两对，用于高速同步信号采集。采样保持放大器的输入为全差分，并在模数转换器的输入端保持差分。这在50kHz时可实现80dB的出色共模抑制比，这在高噪声环境中非常重要。 ADS7862提供并行接口和控制输入，以减少软件开销。每个通道的输出数据为12位字。ADS7862采用TQFP - 32封装，工作温度范围为 - 40°C至 + 85°C。 ADS7862是一款高速、低功耗的双路12位模数转换器，采用单 + 5V电源供电。输入通道为全差分，典型共模抑制比为80dB。该器件包含双路2µs逐次逼近型A/D转换器、两个差分采样保持放大器、一个带REF_IN和REF_OUT引脚的内部 + 2.5V基准源以及一个高速并行接口。有四个模拟输入，分为两个通道（A和B），由A0输入选择（A0为低电平时选择通道A0和B0，A0为高电平时选择通道A1和B1）。每个模数转换器有两个输入（A0和A1以及B0和B1），可以同时进行采样和转换，从而保留两个模拟输入信号的相对相位信息。该器件接受 - V_REF至 + V_REF范围内的模拟输入电压，以内部 + 2.5V基准源为中心。当在前端使用电平转换电路时，该器件也可接受双极性输入范围。 通过将CONVST引脚拉低至少15ns来启动ADS7862的转换。CONVST为低电平时，两个采样保持放大器同时进入保持状态，两个通道同时开始转换过程。然后BUSY输出将变为高电平，并在整个转换周期内保持高电平。根据A0引脚的状态，数据将反映通道0（A0为低电平）或通道1（A0为高电平）的转换结果。转换完成后，将RD和CS引脚都拉低，即可从并行输出总线读取数据。 当使用8MHz外部时钟时，ADS7862的转换时间为1.75µs，相应的采集时间为0.25µs。为实现最大输出速率（500kHz），可在下一次转换开始时立即执行读取功能。
商品特性
- 4个输入通道
- 全差分输入
- 每通道2µs总吞吐量
- 保证无漏码
- 并行接口
- 1MHz有效采样率
- 低功耗：40mW
应用领域
- 电机控制
- 多轴定位系统
- 三相功率控制
