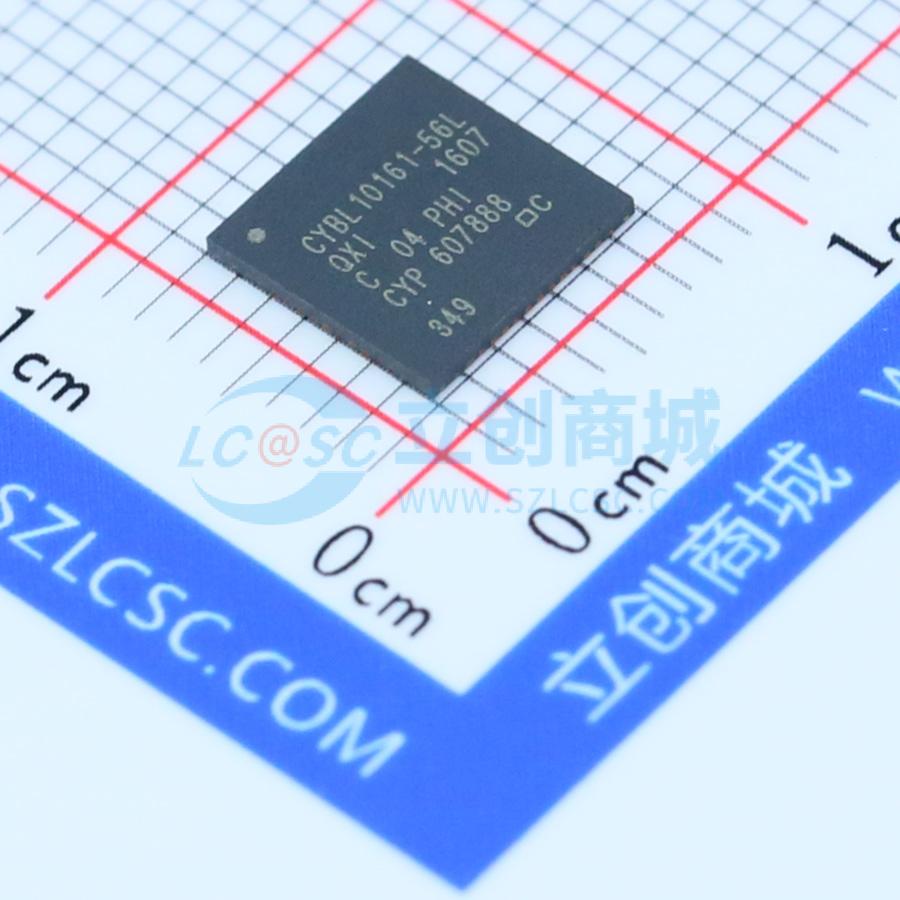

温馨提醒：图片仅供参考，商品以实物为准
CYBL10161-56LQXI
低功耗蓝牙可编程片上射频芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PRoCBLE是一个32位、48MHz ARMCortex-M0 BLE解决方案，它包括CapSense、12位ADC、4个定时/计数/脉冲宽度调制器（TCPWM）、36个GPIO、两个串行通信模块（SCB）、LCD和I2S。PRoCBLE包括与Bluetooth 4.1兼容的免费协议BLE栈，可为HID、遥控、玩具、信标和无线充电器提供可编程且灵活的完整解决方案。
- 商品型号
- CYBL10161-56LQXI
- 商品编号
- C81786
- 商品封装
- QFN-56-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频卡芯片 | |
| 协议 | - | |
| 接口类型 | UART；I2C；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 2.4GHz | |
| 工作电压 | 1.9V~5.5V |
商品概述
PRoC BLE是一个32位、48 MHz ARM Cortex - M0 BLE解决方案，它包括CapSense、12位ADC、4个定时/计数/脉冲宽度调制器（TCPWM）、36个GPIO、两个串行通信模块（SCB）、LCD和I2S。PRoC BLE包括与Bluetooth 4.1兼容的免费协议BLE栈，可为HID、遥控、玩具、信标和无线充电器提供可编程且灵活的完整解决方案。除了这些应用外，PRoC BLE还提供了系统级BLE连接的简单且成本低的方法。
商品特性
- 蓝牙4.1单模式器件
- 集成了Balun的2.4 GHz BLE射频和基带
- TX输出功率：–18 dBm至+3 dBm
- 分辨率为1 dB的接收信号强度指示（RSSI）
- RX灵敏度：–89 dBm
- TX电流：15.6 mA（功率为0 dBm）
- RX电流：16.4 mA
- 32位处理器（0.9 DMIPS/MHz）带有单周期32位乘法，工作频率可达48 MHz
- 128 KB闪存
- 16 KB SRAM
- 用闪存模拟的EEPROM
- 带有专用内部低速振荡器（ILO）的看门狗定时器
- 四个专用的16位TCPWM，另外四个8位或两个16位PWM
- 可编程低电压检测（LVD）范围为1.8 V到4.5 V
- I²S主设备接口
- 供电电压范围：1.9 V至5.5 V
- 3 MHz至48 MHz内部主振荡器（IMO），准确度为±2%
- 无负载电容的24 MHz外部时钟振荡器（ECO）
- 32 kHz WCO
- 36个GPIO均能被配置为开漏高/低电平、电阻上拉/下拉、高阻态或者强驱动输出
- 任何GPIO引脚都可以作为拥有灵活引脚布线功能的CapSense、LCD或模拟引脚使用
- 在监视晶体振荡器（WCO）工作情况下的1.3 μA深度睡眠模式电流
- 在SRAM数据保持情况下的150 nA休眠模式电流
- 在GPIO可唤醒情况下的60 nA停止模式电流
- 支持36个电容式传感器，用于按键、滑条和触控板
- 两指手势：滚动、惯性滚动、捏、延展和边缘轻扫
- 赛普拉斯的电容式Sigma - Delta（CSD）提供了一流的信噪比（>5:1）和防水性能
- 硬件自动调试算法（SmartSense™）
- 带内部参考电压、采样与保持（S/H）和通道定序器的12位、1 Msps SAR ADC
- 超低功耗的LCD段驱动，可以在深度睡眠模式下驱动128段
- 支持I2C（主设备/从设备）、SPI（主设备/从设备）或UART的两个串行通信模块
- 2引脚SWD，支持在线闪存编程
- 工作温度范围： - 40 °C到+85 °C
- 用于配置、开发、编程和测试BLE应用的简单易用IDE
- 将设计导出到Keil、IAR或Eclipse的选项
- 蓝牙低功耗协议栈支持通用访问配置文件（GAP）中央设备、外设、观察者或广播者的角色
- 在工作状态下进行中心器件和外设角色之间的灵活切换
- 支持互操作性的标准蓝牙低功耗配置和服务
- 在特殊的使用情况中，可以自定义该配置和服务
应用领域
- HID
- 遥控
- 玩具
- 信标
- 无线充电器
