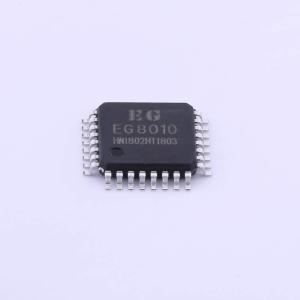

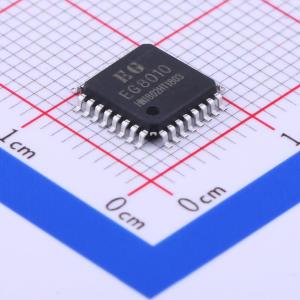

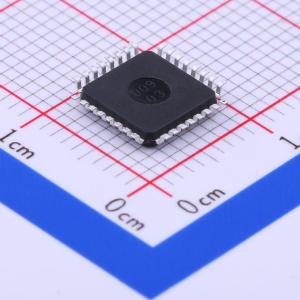

EG8010
单相纯正弦波逆变器专用芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 逆变芯片 EG8010 是一款数字化的、功能很完善的自带死区控制的纯正弦波逆变发生器芯片，应用于DC-DC-AC 两级功率变换架构或DC-AC 单级工频变压器升压变换架构，外接12MHz 晶体振荡器，能实现高精度、失真和谐波都很小的纯正弦波 50Hz 或 60Hz 逆变器专用芯片。该芯片采用CMOS 工艺，内部集成SPWM 正弦发生器、死区时间控制电路、幅度因子乘法器、软启动电路、保护电路、RS232 串行通讯接口和12832 串行液晶驱动模块等功能。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG8010
- 商品编号
- C81683
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.867克(g)
- 网友设计参考
- EG8010控制板（无IR2110S驱动部分）
商品参数
参数完善中
商品概述
EG8010 是一款数字化的、功能很完善的自带死区控制的纯正弦波逆变发生器芯片，应用于DC-DC-AC 两级功率变换架构或DC-AC 单级工频变压器升压变换架构，外接12MHz 晶体振荡器，能实现高精度、失真和谐波都很小的纯正弦波 50Hz 或 60Hz 逆变器专用芯片。该芯片采用CMOS 工艺，内部集成SPWM 正弦发生器、死区时间控制电路、幅度因子乘法器、软启动电路、保护电路、RS232 串行通讯接口和12832 串行液晶驱动模块等功能。
商品特性
- 5V 单电源供电
- 引脚设置4 种纯正弦波输出频率：
- 50Hz 纯正弦波固定频率
- 60Hz 纯正弦波固定频率
- 0 - 100Hz 纯正弦波频率可调
- 0 - 400Hz 纯正弦波频率可调
- 单极性和双极性调制方式
- 自带死区控制，引脚设置4 种死区时间：
- 300nS 死区时间
- 500nS 死区时间
- 1.0uS 死区时间
- 1.5uS 死区时间
- 外接12MHz 晶体振荡器
- PWM 载波频率23.4KHz
- 电压、电流、温度反馈实时处理
- 过压、欠压、过流、过热保护功能
- 引脚设置软启动模式3S 的响应时间
- 串口通讯设置输出电压、频率等参数
- 外接串口12832 液晶显示模块显示逆变器的电压、频率、温度和电流等信息
应用领域
- 单相纯正弦波逆变器
- 光伏发电逆变器
- 风力发电逆变器
- 不间断电源UPS 系统
- 数码发电机系统
- 中频电源
- 单相电机调速控制器
- 单相变频器
- 正弦波调光器
- 正弦波调压器
- 正弦波发生器
- 逆变焊机
