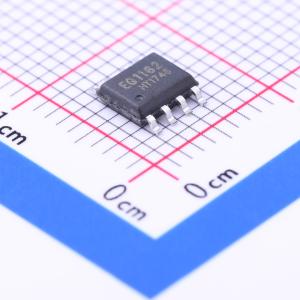

EG1182

48V电池供电系统降压型开关电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG1182 是一款 48V 电池供电降压型 DC-DC 电源管理芯片，内部集成基准电源、振荡器、误差放大器、过热保护、限流保护、短路保护等功能，非常适合高压 60V 场合应用 EG1182 应用在电动车 48V 控制器系统中，具有高效率，高可靠性等特性，能大大降低整体控制器的温度，使整个系统能够更可靠工作
品牌名称: EG(屹晶微)
商品型号: EG1182
商品编号: C81687
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.133克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

EG1182是一款48V电池供电降压型DC-DC电源管理芯片，内部集成基准电源、振荡器、误差放大器、过热保护、限流保护、短路保护等功能，非常适合高压60V场合应用。 EG1182应用在电动车48V控制器系统中，能直接替代LM317、LM7815或电阻型降压线性稳压器，具有高效率，高可靠性等特性，能大大降低整体控制器的温度，使整个系统能够更可靠工作。

商品特性

宽电压输入电压范围:20V至60V
外接元件少，无需外围补偿网络能达到稳定工作
保护功能：过流保护、短路保护
外接一个电容可设置工作频率（10KHz - 100KHz）
UVLO欠压锁定功能：
- Vcc引脚端的开启电压6.5V
- Vcc引脚端的关闭电压3.5V
- UVLO迟滞电压为3V
无需外接启动电阻
内置高压功率管可外部扩展高压功率管应用于输出大电流场合
外接一个小功率电阻可控制峰值电流
逐周限流控制
封装形式：DIP - 8和SO - 8

应用领域

电动摩托车控制器
电动自行车控制器
高压模拟/数字系统工业控制系统
电信48V电源系统
以太网POE
便携式移动设备
逆变器系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	20V~60V
	输出电压	-
	输出电流	-
	开关频率	75kHz
	工作温度	-45℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
