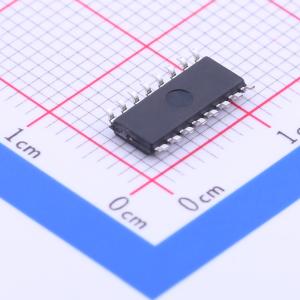

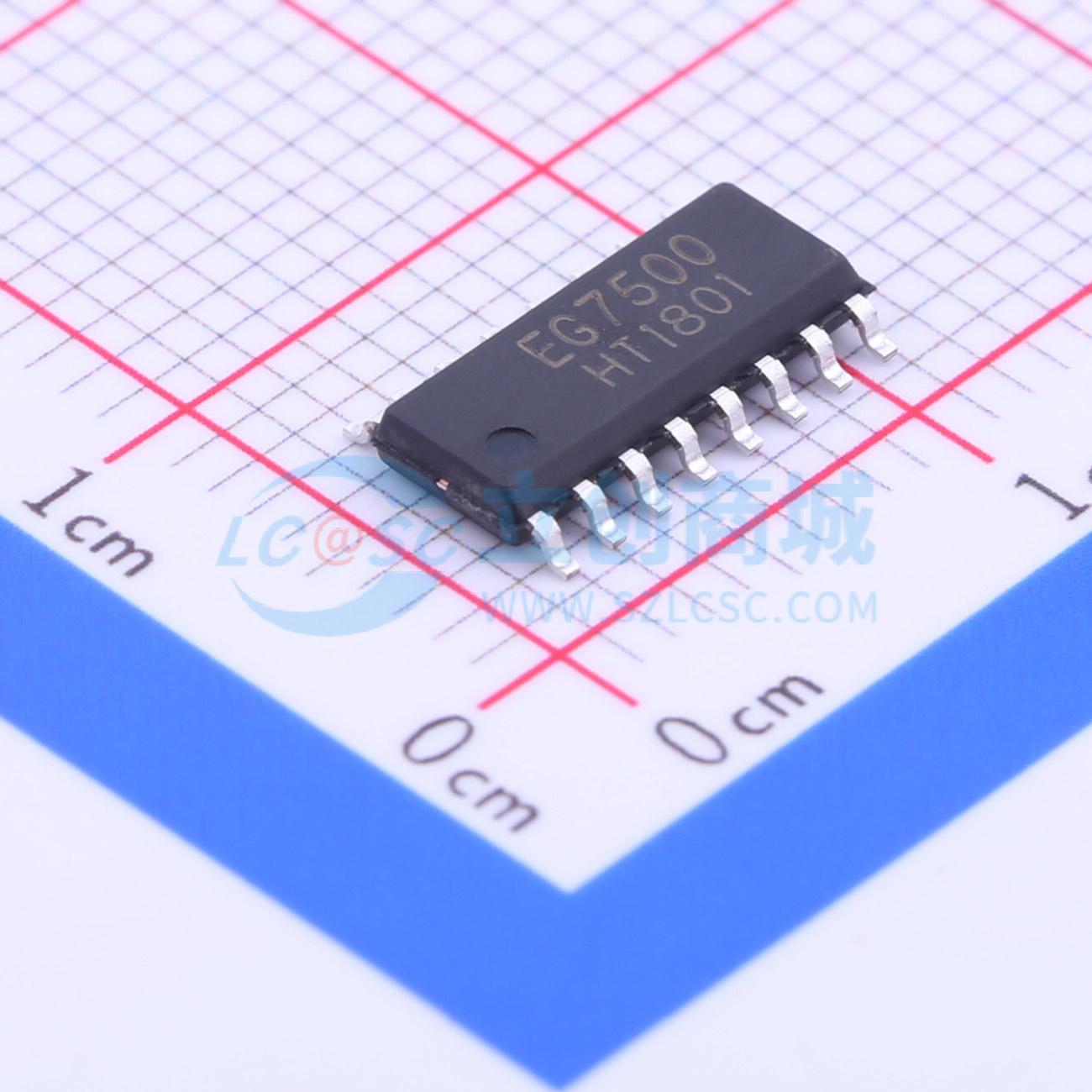

温馨提醒：图片仅供参考，商品以实物为准

EG7500

PWM控制芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PWM控制芯片 EG7500芯片内置了两个误差放大器、一个外部可调振荡器，死区控制比较器，PWM功能控制电路，5V精度± 1%的基准电压，和功率管输出驱动电路等。两个误差放大器的共模电压范围为 -0.3V to Vcc-2V。死区控制比较器输出固定的失调电压产生5%左右的死区时间。
品牌名称: EG(屹晶微)
商品型号: EG7500
商品编号: C81691
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

EG7500芯片内置了两个误差放大器、一个外部可调振荡器，死区控制比较器，PWM功能控制电路，5V精度± 1%的基准电压，和功率管输出驱动电路等。两个误差放大器的共模电压范围为 -0.3V to Vcc - 2V。死区控制比较器输出固定的失调电压产生5%左右的死区时间。EG7500的输出三极管可接成共发射极或射极跟随输出2种方式，因而可以选择双端推挽输出或单端输出方式。在推挽输出方式时，他的两路驱动脉冲相差180度，在单端方式时，其两路驱动脉冲为同步同相。

商品特性

工作电压范围宽：+7V ~ +40V
内置5.0V基准电压，精度± 1%
内置双误差放大器，末级输出级的最大电流可达200mA
有死区时间可调控制端
输出控制方式可采用双端式对称输出或单端式输出
封装形式：SOP - 16和DIP - 16

应用领域

逆变器电源
大功率高频开关电源
直流脉宽调速系统
UPS电源
DC/DC直流变换器
大功率充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

其他推荐

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	7V~40V
	开关频率	1kHz~200kHz

	属性	参数值
	最大占空比	45%
	工作温度	-40℃~+85℃
	工作模式	PWM 调制
