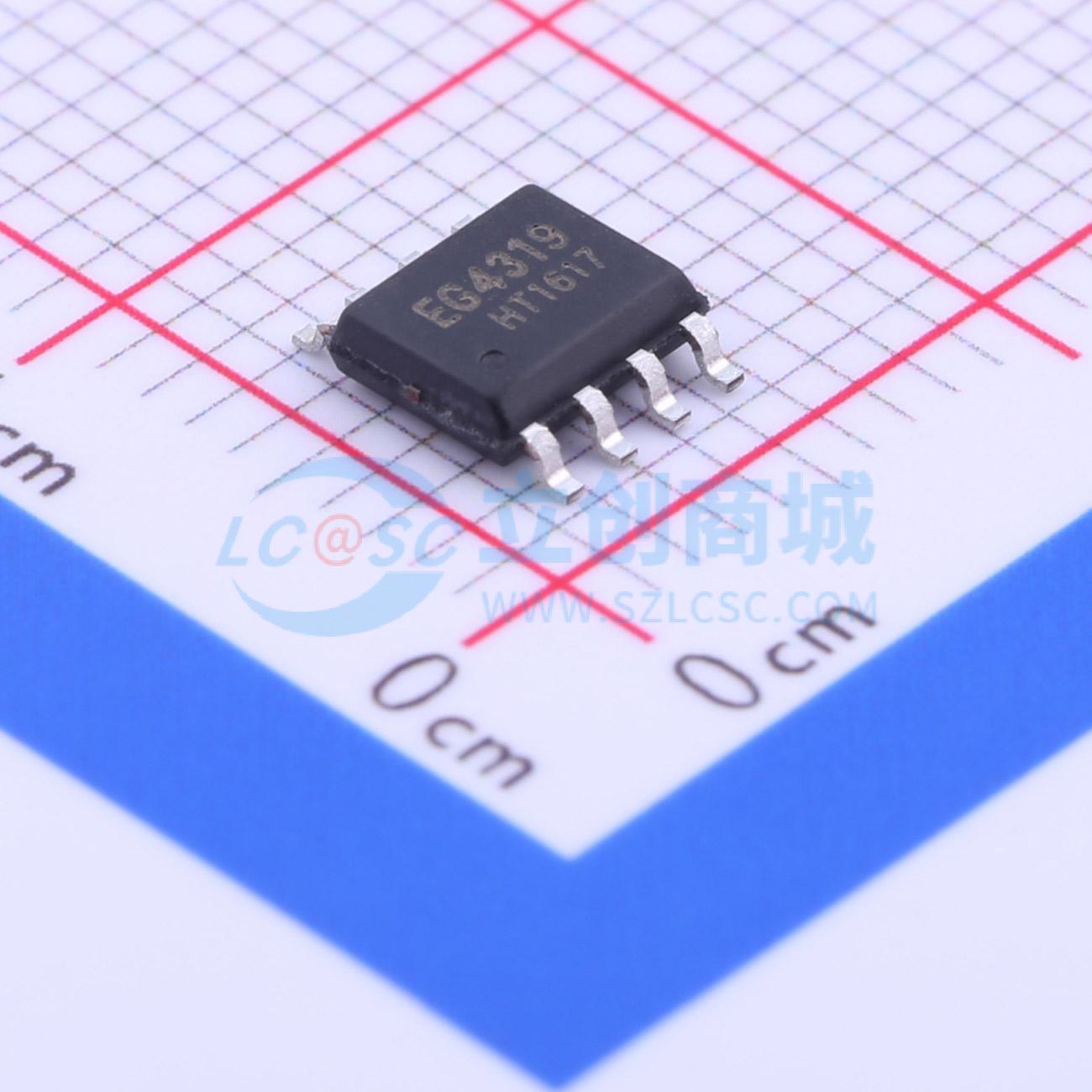

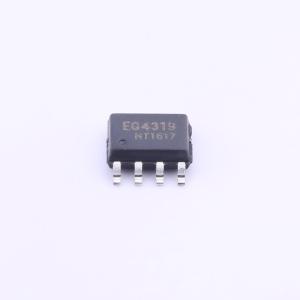

EG4319

铅酸电池三段式充电管理芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG4318/EG4319/EG4320 是一款专用于 AC/DC 电源的铅酸电池充电管理芯片，具有恒压、恒流以及浮充三段式状态自动转换的功能，同时内部集成了双灯 LED 充电指示转换电路及驱动电路，大大简化了外部元件的数量，大大提高了系统稳定性及降低了生产成本。 EG4318/EG4319 内部集成了 2.5V 基准电压源、250mV 基准电压源、50mV 基准电压源，EG4320 内部集成了 2.5V 基准电压源、140mV 基准电压源、20mV 基准电压源，EG4318/EG4319/EG4320 集成了两个运算放大器、一个电流比较器、浮充控制电路及 LED 控制驱动电路等。2.5V 的基准电压源与内部一个运算放大器组成一路精准的电压控制电路，用户可以通过设置电压采样的两个外部电阻和芯片 6 脚(Vf)电阻的大小来调节出铅酸电池恒压段所需的输出电压大小；250mV 的基准电压源与内部另一个运算放大器组成一路精准的电流控制电路，用户可以通过设置外部电流采样电阻的大小来调节出铅酸电池恒流段所需的输出电流大小，50mV 或 20mV 的基准电压源与内部的电流比较器组成一路精准的浮充电压控制电路及双灯 LED 控制电路，用户可以通过设置电压采样的两个外部电阻的大小来调节出铅酸电池浮充段所需的输出电压大小。
品牌名称: EG(屹晶微)
商品型号: EG4319
商品编号: C81698
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.201克(g)

商品参数

商品概述

EG4318/EG4319/EG4320 是一款专用于 AC/DC 电源的铅酸电池充电管理芯片，具有恒压、恒流以及浮充三段式状态自动转换的功能，同时内部集成了双灯 LED 充电指示转换电路及驱动电路，大大简化了外部元件的数量，大大提高了系统稳定性及降低了生产成本。 EG4318/EG4319 内部集成了 2.5V 基准电压源、250mV 基准电压源、50mV 基准电压源，EG4320 内部集成了 2.5V 基准电压源、140mV 基准电压源、20mV 基准电压源，EG4318/EG4319/EG4320 集成了两个运算放大器、一个电流比较器、浮充控制电路及 LED 控制驱动电路等。2.5V 的基准电压源与内部一个运算放大器组成一路精准的电压控制电路，用户可以通过设置电压采样的两个外部电阻和芯片 6 脚(Vf)电阻的大小来调节出铅酸电池恒压段所需的输出电压大小；250mV 的基准电压源与内部另一个运算放大器组成一路精准的电流控制电路，用户可以通过设置外部电流采样电阻的大小来调节出铅酸电池恒流段所需的输出电流大小，50mV 或 20mV 的基准电压源与内部的电流比较器组成一路精准的浮充电压控制电路及双灯 LED 控制电路，用户可以通过设置电压采样的两个外部电阻的大小来调节出铅酸电池浮充段所需的输出电压大小。精准的三段式控制铅酸电池充电，可以提高铅酸电池的使用寿命。

商品特性

专用于铅酸电池充电控制，集成了恒压、恒流及浮充三段式控制模块
内部集成了精准的三路电压基准参考源，专用于恒压、恒流及浮充的模块电路基准源
内部集成了双灯 LED 充电指示转换电路及驱动电路
可选的浮充点转换电流，同时提供客户定制浮充转换电流
很少的外部元件
易于补偿
低静态工作电流：1.6mA

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.5V~18V
	最大充电电流	1.4A
	电池类型	铅酸电池

	属性	参数值
	工作温度	-45℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	1.6mA
