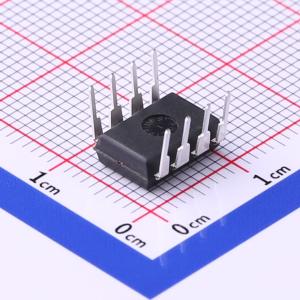

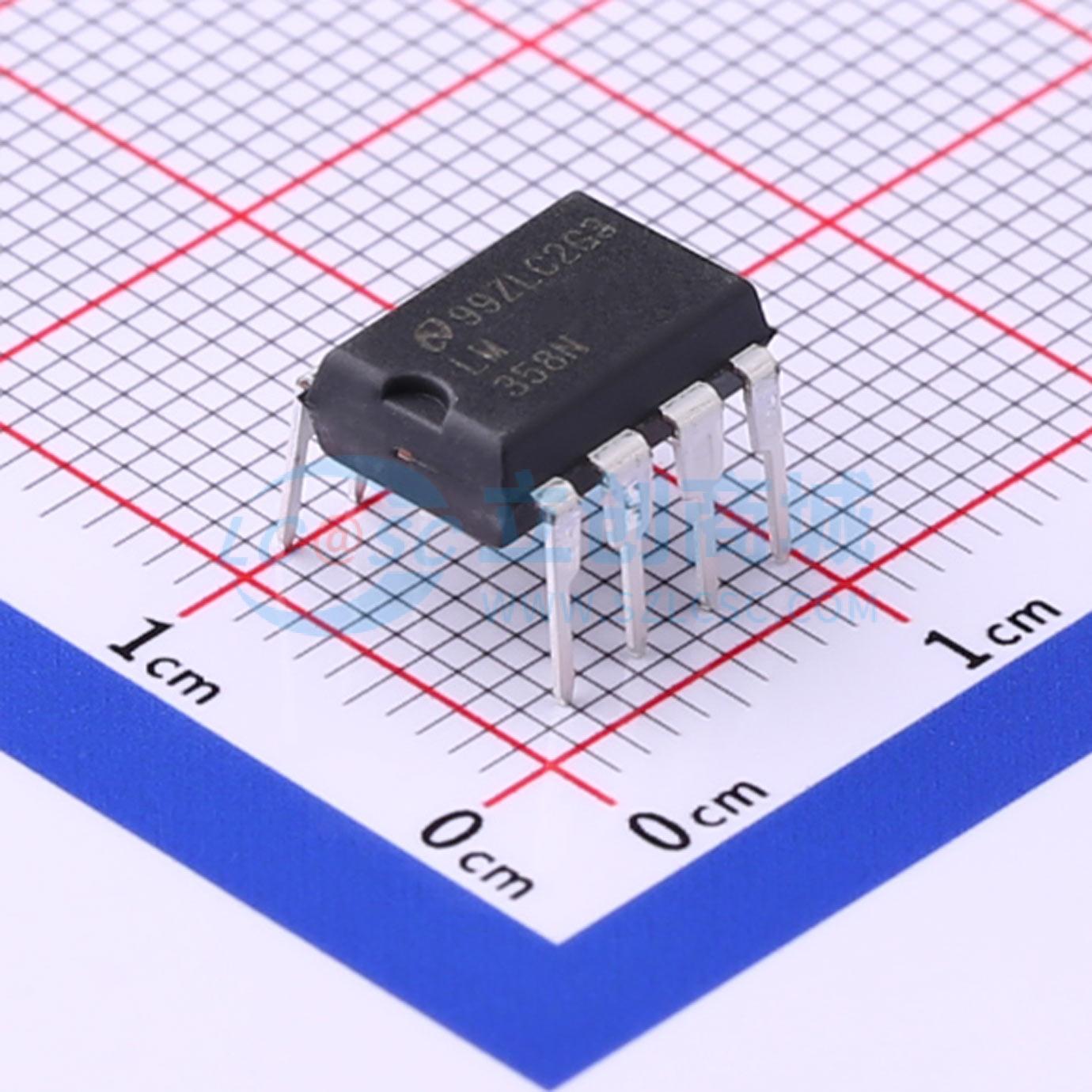

温馨提醒：图片仅供参考，商品以实物为准
LM358N/NOPB
LM358N
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM358-N 双通道、32V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM358N/NOPB
- 商品编号
- C83405
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 65dB | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | 1.5V~16V；-16V~-1.5V | |
| 功能特性 | 内置补偿 |
商品概述
LMx58-N是低功耗双路运算放大器，LM158系列包含两个独立的高增益内部频率补偿运算放大器，专门适用于在宽电压范围内采用单电源供电运行，也可由分离式电源供电，低电源电流消耗与电源电压的大小无关，可直接在标准3.3V电源电压下操作，可提供所需接口电子元件，无需附加±15V电源，部分型号采用8凸点DSBGA芯片尺寸封装。
商品特性
- 采用内部频率补偿方式实现单位增益
- 提供8凸点DSBGA芯片尺寸封装
- 直流电压增益可达100dB
- 单位增益带宽为1MHz，具备温度补偿
- 宽电源电压范围：单电源3V~32V，或双电源±1.5V~±16V
- 超低电源电流消耗，功耗基本独立于电源电压，典型值为500μA
- 输入失调电压低，典型值为2mV
- 输入共模电压范围包含接地
- 差分输入电压范围等于电源电压
- 输出电压摆幅大
- 单电源供电线性模式下，输入共模电压范围包含接地，输出电压可摆动至地
- 单位增益交叉频率具备温度补偿特性
- 输入偏置电流具备温度补偿特性
- 芯片内置两个补偿运算放大器
- 无需双电源即可工作
- 允许靠近接地端直接感测，输出端也可接入地
- 与所有形式的逻辑兼容
- 功耗适配电池供电场景
应用领域
- 有源滤波器
- 通用信号调节和放大
- 4mA至20mA电流环路变送器
- 传感器放大器
- 直流增益块
- 传统运算放大器电路
- 数字系统接口电路
- 压控振荡器VCO
