EG1501

EG1501芯片内置了高精度2.5V基准电压源、可配置42KHz~500KHz宽频率振荡器、可配置多路误差放大器、Buck/Boost降升压开关电源控制模块、8通道输入10位ADC模数转换器、I²C总线控制器、数字电路控制模块、LED恒流驱动器及功率MOS管驱动器等。 EG1501是一款模拟和数字结合的可编程开关电源芯片，具有功耗低、灵活性强，外接一个低廉的8脚单片机（无需具备ADC功能），既能实现高端的电源管理系统，非常适合于移动设备及电池管理的应用场合。

• 模拟电路和数字电路结合的可编程开关电源芯片
• 芯片内置加密ID码，保护客户MCU开发的程序
• 内置Buck降压模块，Boost升压模块和功率PMOS及NMOS驱动器，驱动电流±100mA
• 模拟电路组成开关电源的电压环、电流环及逐周限流等功能
• 数字电路配置模拟环的基准值后，自动完成稳压、恒流、限流和短路保护功能
• 可配置同步续流功能
• 可配置MOS管死区时间发生器，可调死区范围：30nS~350nS
• 2.5V基准电压源，精度±1%
• 可配置PWM时钟振荡器，可设范围：42KHz~500KHz
• 2路可配置逐周限流比较器，有效保护功率PMOS和NMOS的峰值电流，可设范围：50mV~250mV
• 1路可配置电压环运放基准，可设范围：4.2V~5.5V
• 1路可配置恒流环运放基准，可设范围：1mV~122mV
• 1路可配置电流环放大器及斜波补偿电路
• 可配置短路保护控制器，配置短路检测延时时间及释放方式，延时时间可设范围：3uS~213uS
• 外部MCU通过I²C总线对芯片内部寄存器进行配置
• 8通道输入，10位ADC模数转换器，1路可选可配置增益输入前级放大器
• 内置芯片温度传感器，支持外部MCU读取芯片内部温度
• 4路可配置LED恒流驱动器，无需外接限流电阻，恒流可设范围: 0.5mA~6mA
• 1路大功率LED驱动器，外接一个限流电阻，最大电流100mA
• 工作电压范围宽：+2.5V~+5.5V

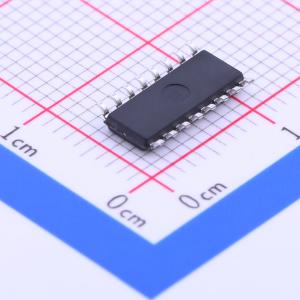

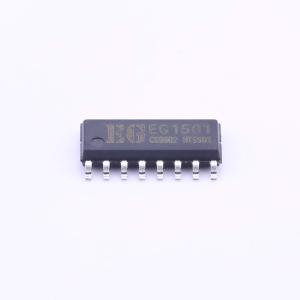

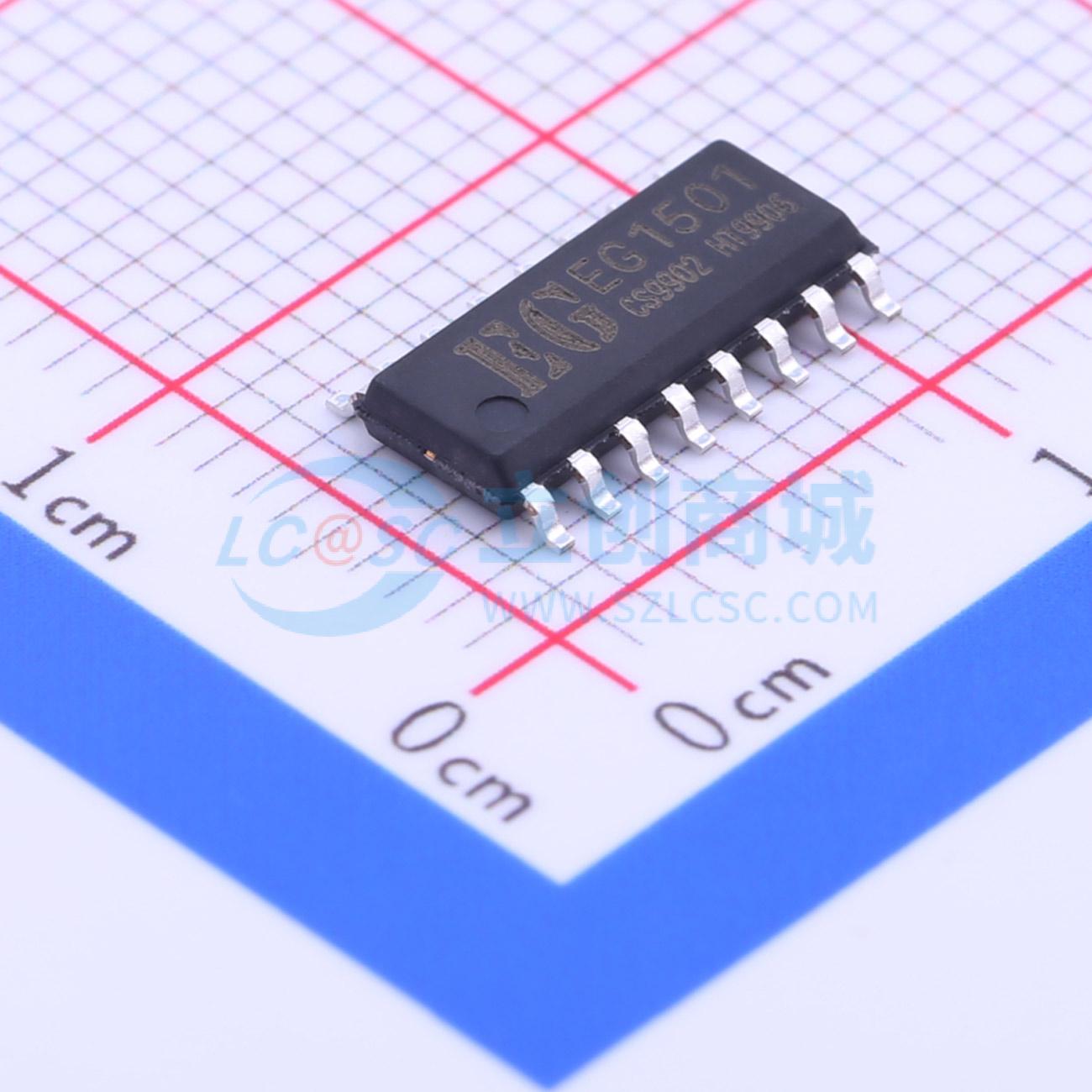

• 封装形式：SOP16

• 手机移动电源
• 电动车智能和非智能充电器
• 锂电池充电器Buck降压电源
• 移动设备电源系统
• Boost升压电源
• AC/DC开关电源可编程数字电源
