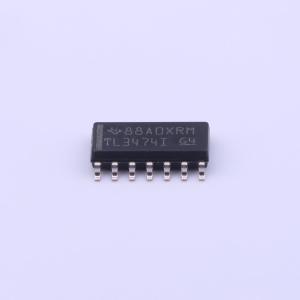

温馨提醒：图片仅供参考，商品以实物为准
TL3474IDR
高转换速率、单电源运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL3474 四路、36V、4MHz、10V/μs 压摆率、输入接近 V- 的运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL3474IDR
- 商品编号
- C82953
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 4MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 75nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 49nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 97dB | |
| 静态电流(Iq) | 4.5mA | |
| 输出电流 | 34mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | -18V~18V | |
| 功能特性 | - |
商品概述
TL3474、TL3474A是运算放大器，采用双极工艺制造，无需JFET器件技术即可实现对应性能，可采用双电源供电，因输入共模电压范围包含地电位，尤其适合单电源供电。产品采用达林顿晶体管输入级，全NPN输出级，可作为MC34074/A和MC33074/A运算放大器的替代产品。
商品特性
- A级产品最大输入失调电压为3mV
- 增益带宽积为4MHz
- 压摆率为13V/μs
- 建立时间快，达到0.1精度仅需1.1μs
- 单电源工作电压范围宽，为4V~36V
- 输入共模电压范围包含地
- 总谐波失真低，为0.02
- 可驱动10000pF大容性负载，具备大容性驱动能力
- 具备输出短路保护功能
- 输入电阻高，输入失调电压低，增益高
- 输出级无死区交越失真，输出电压摆幅大
- 相位裕度和增益裕度优异，开环高频输出阻抗低，源漏交流频率响应对称
- 最大正电源电压为18V，最大负电源电压为-18V
- 差分输入电压范围为±36V，单个输入的输入电流范围为±1mA
- 输出电流范围为±80mA
- 最高工作结温为150℃
- 存储温度范围为-65℃~150℃
- 不同封装热阻抗：D封装86℃/W，N封装80℃/W，PW封装113℃/W
