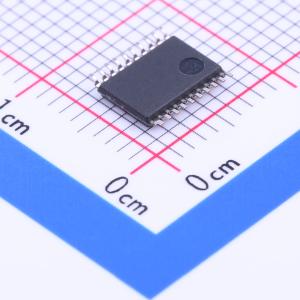

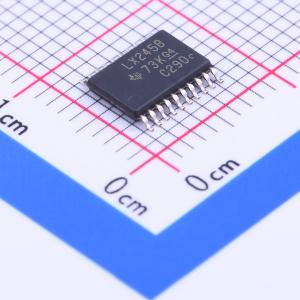

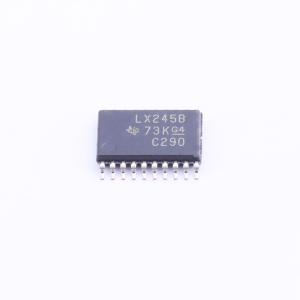

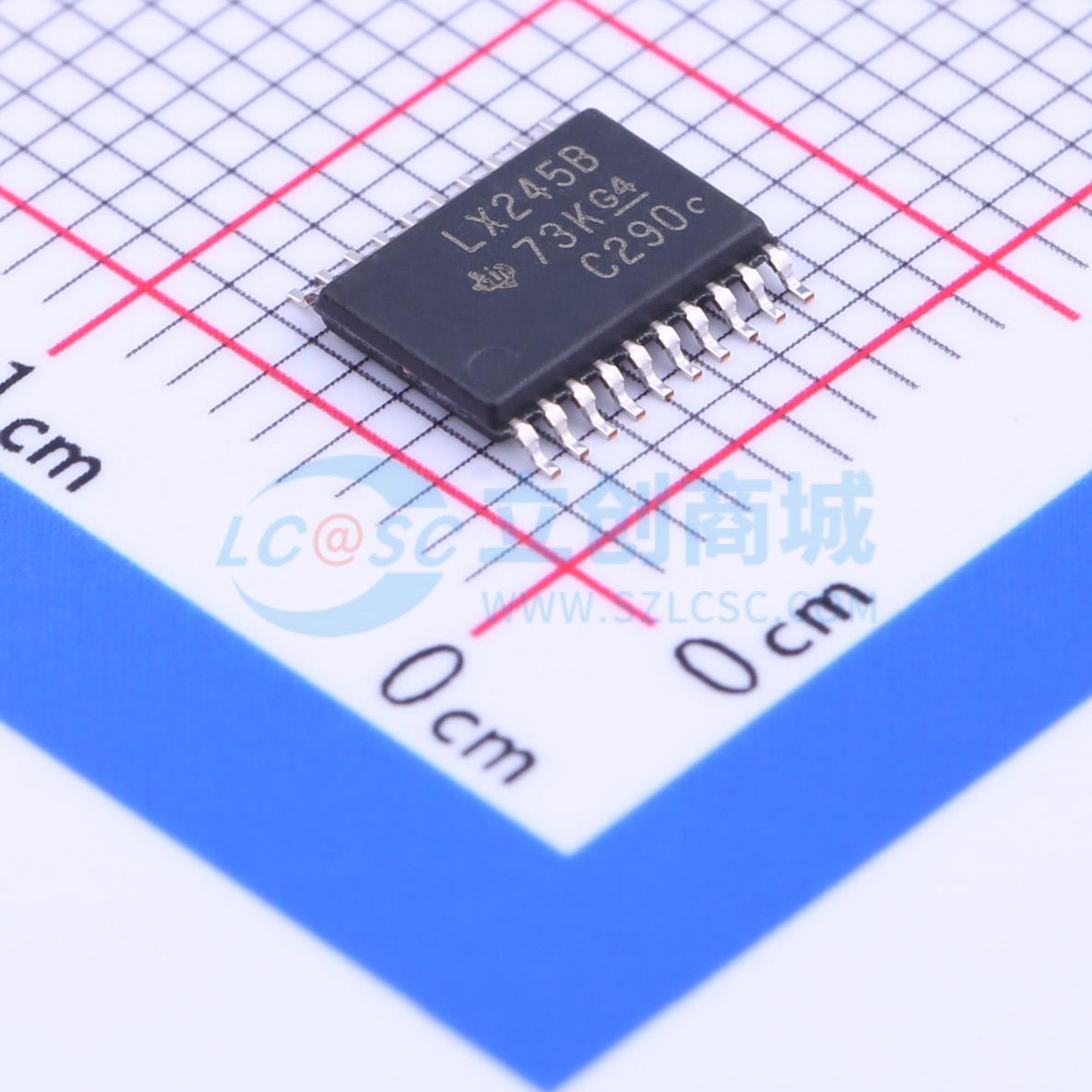

温馨提醒：图片仅供参考，商品以实物为准

SN74LVT245BPW

3.3V AB类，三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVT245B 具有三态输出的 3.3V ABT 八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVT245BPW
商品编号: C83025
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.25克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVT
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；电平转换

商品概述

SN74LVT245B是一款八路总线收发器，专为3.3V低电压VCC工作设计，具备向5V系统环境提供TTL接口的能力，用于数据总线之间的异步通信。该器件可根据方向控制输入的逻辑电平，选择将数据从A总线传输到B总线，或是从B总线传输到A总线；可通过输出使能输入禁用器件，实现总线的有效隔离。为保证器件在上电或断电过程中保持高阻抗状态，输出使能端需通过上拉电阻连接至VCC，电阻的最小值由驱动器的灌电流能力决定，器件针对热插入应用做了完整的规格设计。

商品特性

支持混合模式信号操作，可实现5V输入输出电压搭配3.3V VCC工作
支持非稳压电池工作，最低工作电压可至2.7V
典型输出接地反弹V_OLP在VCC=3.3V、环境温度25℃时小于0.8V
具备Ioff和上电三态功能，支持热插入
闩锁性能超过100mA，符合JESD 78 II类规范
ESD保护性能符合JESD 22规范，其中人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
Ioff电路可在器件断电时禁用输出，避免损坏性回流电流流过器件
上电三态电路可在上电和断电过程中将输出置于高阻态，防止驱动器冲突
所有未使用的器件输入必须连接至VCC或GND，才能保证器件正常工作
电源电压最大范围为-0.5V至4.6V
输入电压最大范围为-0.5V至7V
高阻态或断电状态下输出电压最大范围为-0.5V至7V
高态下输出电压最大范围为-0.5V至VCC+0.5V
低态下输出最大流入电流为128mA
高态下输出最大流入电流为64mA
输出钳位电流在V_O<0时为-50mA
不同封装热阻抗分别为：DB封装70℃/W、DW封装58℃/W、GQN/ZQN封装78℃/W、NS封装60℃/W、PW封装83℃/W、RGY封装37℃/W
存储温度范围为-65℃至150℃

应用领域

数据总线异步通信
热插入应用

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	1
	每个元件位数	8
	通道类型	双向
