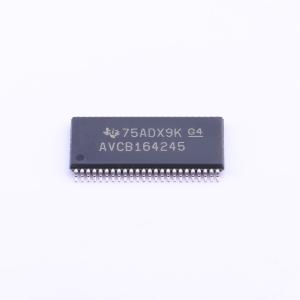

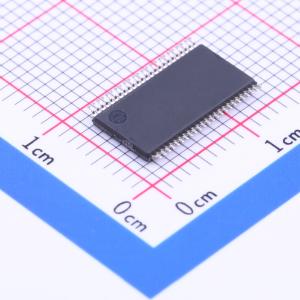

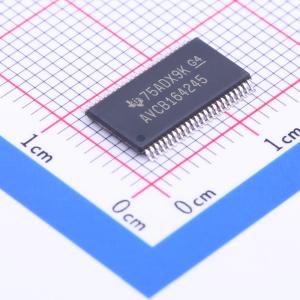

SN74AVCB164245GR
具备可配置电压转换功能和三态输出的16位双电源总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AVCB164245 具有可配置转换和三态输出的 16 位双电源总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AVCB164245GR
- 商品编号
- C85081
- 商品封装
- TSSOP-48-6.2mm
- 包装方式
- 编带
- 商品毛重
- 0.427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.4V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 5.8ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
这是一款16位双八进制同相总线收发器，采用两个独立可配置电源轨。A端口适配VCCA电压，VCCA支持1.4V~3.6V的供电电压，B端口适配VCCB电压，VCCB支持1.4V~3.6V的供电电压，可实现在1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换。该器件面向数据总线之间的异步通信设计，可根据方向控制输入的逻辑电平，选择将数据从A总线传输到B总线或是从B总线传输到A总线，可通过输出使能输入禁用输出，实现总线有效隔离。控制引脚由VCCB供电，上电或掉电期间要确保高阻态，输出使能端需通过上拉电阻连接到VCCB，电阻最小值由驱动器的灌流能力决定。器件支持部分掉电模式应用，掉电时电路会禁用输出，防止损坏器件的反向电流，任意一个VCC输入接地时，两个端口都处于高阻态，型号为SN74AVCB164245。
商品特性
- 电路可动态改变输出阻抗，可降低噪声且不降低工作速度
- 在2.5V VCC条件下，动态驱动能力IOH和IOL为±24mA，等效于标准输出的驱动能力
- 控制输入电平以VCCB电压为参考
- 任意一个VCC输入接地时，两个端口都处于高阻态
- 输入输出支持过压耐受，可支持混合电压模式数据通信
- Ioff特性支持部分掉电模式运行
- 采用全可配置双轨设计，每个端口可在1.4V~3.6V全供电范围内工作
- 闩锁性能超过100mA，符合JESD 78 Class II规范
- 静电放电保护性能符合JESD 22规范，人体模式可达2000V，机器模式可达200V，充电器件模式可达1000V
应用领域
- 不同电压节点间的低压双向电平转换
- 数据总线异步通信
