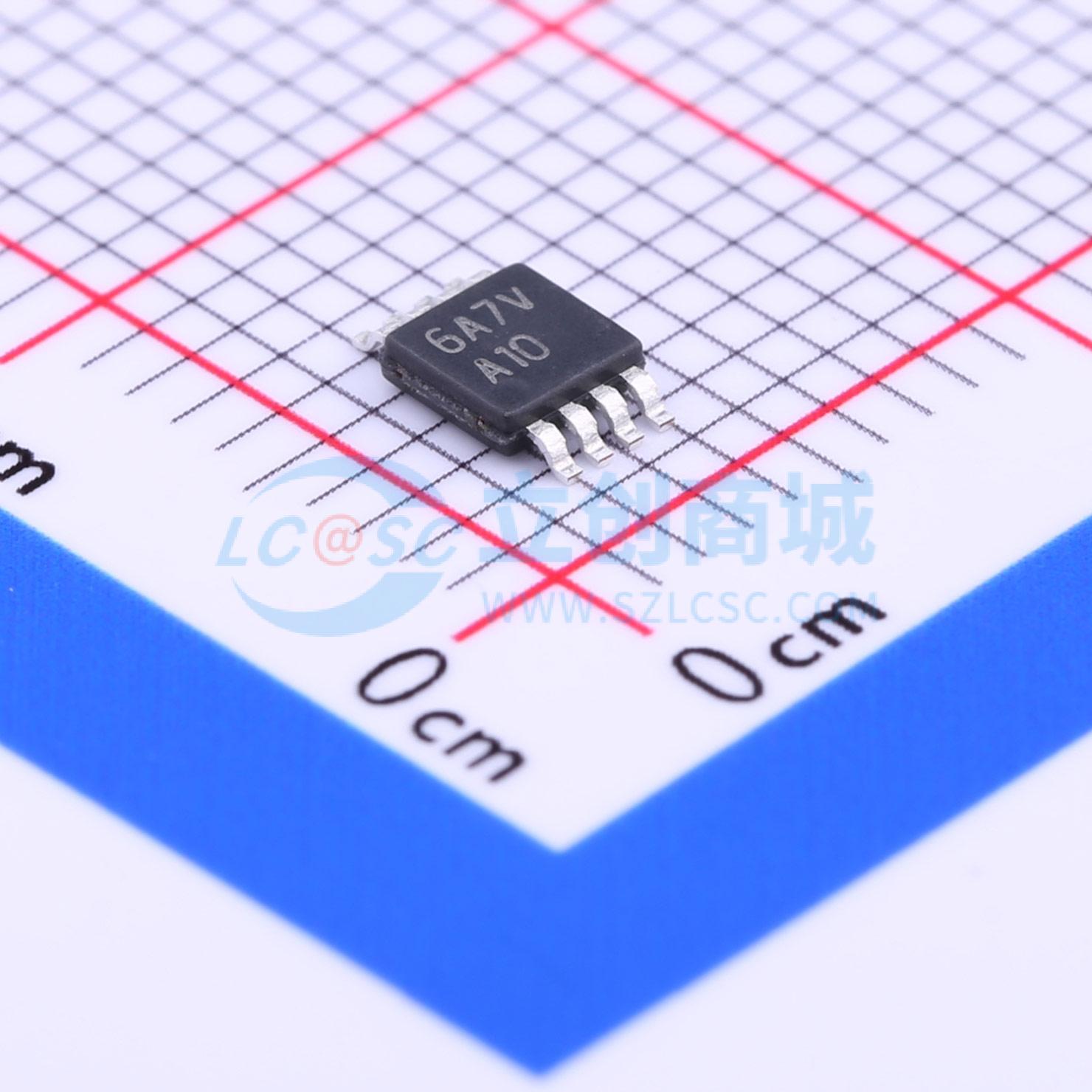

温馨提醒：图片仅供参考，商品以实物为准
LMC6482IMM/NOPB
CMOS双路轨到轨输入输出运算放大器 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMC6482 超低偏置电流、精密 CMOS 轨至轨输入和输出双通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC6482IMM/NOPB
- 商品编号
- C83047
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.3V/us | |
| 输入偏置电流(Ib) | 4pA | |
| 输入失调电流(Ios) | 0.01pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 37nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~15.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMC648x是CMOS轨到轨输入和输出运算放大器，包含LMC6482和LMC6484器件，能够提供可扩展到两个电源轨的共模范围，具备轨到轨性能，可借助高CMRR提供出色精度，适合需要大输入信号范围的系统。其轨到轨输出摆幅可在低电压和单电源系统中提供最大动态信号范围，对于低至600Ω的负载也可保证轨到轨输出摆幅，具备指定的低电压和低功率耗散特性，特别适合电池供电的系统，采用PDIP、SOIC和VSSOP封装，可对使用有限共模范围放大器的旧电路进行升级。
商品特性
- 额定温度范围内具备轨到轨输入共模电压范围
- 负载为100kΩ时，轨到轨输出摆幅可达20mV电源轨以内
- 在3V、5V和15V电压下具备额定性能
- CMRR和PSRR性能可达82dB
- 输入电流超低，为20fA
- 适用于2kΩ和600Ω负载
- 可改进替代TLC272、TLC277
应用领域
- 数据采集(DAQ)
- 点钞机
- 示波器(DSO)
- 数据中心内部互联（地铁）
- 宏远程无线电单元(RRU)
- 多参数患者监护仪
- 商用通信电源整流器
- 火车控制和管理
- 过程分析（pH、气体、浓度、力和湿度）
- 三相UPS
