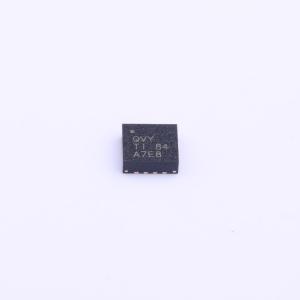

温馨提醒：图片仅供参考，商品以实物为准

TPS62132RGTR

3V至17V、3A降压转换器，采用3x3 QFN封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62132 采用 3x3 QFN 封装的 3-17V 3A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62132RGTR
商品编号: C81563
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 1.28克(g)

商品参数

商品概述

TPS6213X系列是一款易于使用的同步降压DC-DC转换器，针对高功率密度应用进行了优化。典型2.5MHz的高开关频率允许使用小型电感器，并通过采用DCSControl™拓扑结构，提供快速瞬态响应和高输出电压精度。该器件的工作输入电压范围为3V至17V，非常适合由锂离子电池或其他电池供电的系统，以及由12V中间电源轨供电的系统。它在0.9V至6V的输出电压（支持100%占空比模式）下，可支持高达3A的连续输出电流。输出电压启动斜坡由软启动引脚控制，允许其作为独立电源或在跟踪配置中运行。通过配置使能引脚和开漏电源正常引脚，还可以实现电源排序。在省电模式下，器件从VIN汲取的静态电流约为17μA。当负载较小时，器件会自动无缝进入省电模式，可在整个负载范围内保持高效率。在关断模式下，器件关闭，关断电流消耗小于2μA。该器件有可调输出电压和固定输出电压两种版本，采用3×3mm（RGT）的16引脚VQFN封装。

商品特性

DCS-Control™拓扑结构
输入电压范围：3至17V
高达3A输出电流
输出电压可调范围：0.9至6V
引脚可选输出电压（标称值，±5%）
可编程软启动和跟踪
无缝省电模式转换
静态电流17μA（典型值）
可选工作频率
电源正常输出
100%占空比模式
短路保护
过温保护
与TPS62140和TPS62150引脚兼容
采用3×3mm、16引脚QFN封装

应用领域

标准12V轨电源
单节或多节锂离子电池的负载点电源
固态硬盘驱动器
嵌入式系统LDO替代方案
移动PC、平板电脑、调制解调器、相机
服务器、微型服务器
数据终端、销售点（ePOS）

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交37单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	3.3V
	输出电流	3A
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
