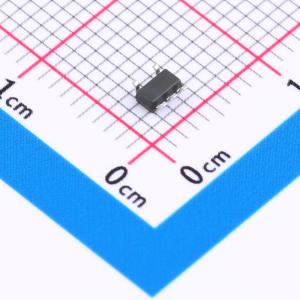

SP6205EM5-L/TR
低噪声CMOS低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是超低噪声CMOS LDO，具有非常低的压降和接地电流。通过外部旁路电容实现噪声性能，而不牺牲对便携式应用至关重要的开启和关断速度。极其稳定且易于使用，提供出色的PSRR和线路/负载调节能力。目标应用包括电池供电设备，如便携式和无线产品。稳压器的接地电流在压降时仅略有增加。快速开启/关断使能控制和输出端的内部30Ω下拉电阻即使在无负载条件下也能快速放电。两个LDO均具有限流和热关断保护。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP6205EM5-L/TR
- 商品编号
- C81571
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | - | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 67dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 100uA | |
| 噪声 | 12uVrms | |
| 特性 | 过热保护；过流保护；带使能 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SP6203和SP6205是超低噪声CMOS LDO，具有极低的压差和地电流。通过外部旁路电容可实现出色的噪声性能，同时不会牺牲对便携式应用至关重要的开启和关断速度。这些器件极其稳定且易于使用，具备出色的电源抑制比（PSRR）以及线性/负载调节能力。目标应用包括电池供电设备，如便携式和无线产品。在压差状态下，稳压器的地电流仅略有增加。快速的开启/关断使能控制以及输出端内部30Ω下拉电阻，即使在无负载条件下也能实现输出的快速放电。两款LDO均具备限流和热关断保护功能。 SP6205有固定输出电压和可调输出电压两种版本，采用行业标准的5引脚SOT - 23和小型2X3mm 8引脚DFN封装。如需SC - 70封装的100mA CMOS LDO，可选用SP6213。
商品特性
- 300mA/500mA输出电流
- SP6203：300mA
- SP6205：500mA
- 低压差电压：0.6Ω PMOS FET
- 2.7V至5.5V输入电压
- 固定和可调输出电压
- 精确的输出电压：全温度范围内误差2%
- 67dB电源抑制比
- 12μV RMS低输出噪声
- 搭配1μF陶瓷电容无条件稳定
- 低静态电流：5μA
- 低地电流：500mA时为350μA
- 快速开启和关断：60μs
- 出色的负载/线性调节：0.07/0.04 %
- 限流和热保护
- 符合RoHS标准的“绿色”/无卤5引脚SOT23和8引脚DFN封装
应用领域
- 电池供电系统
- 医疗设备
- MP3/CD播放器
- 数码相机
