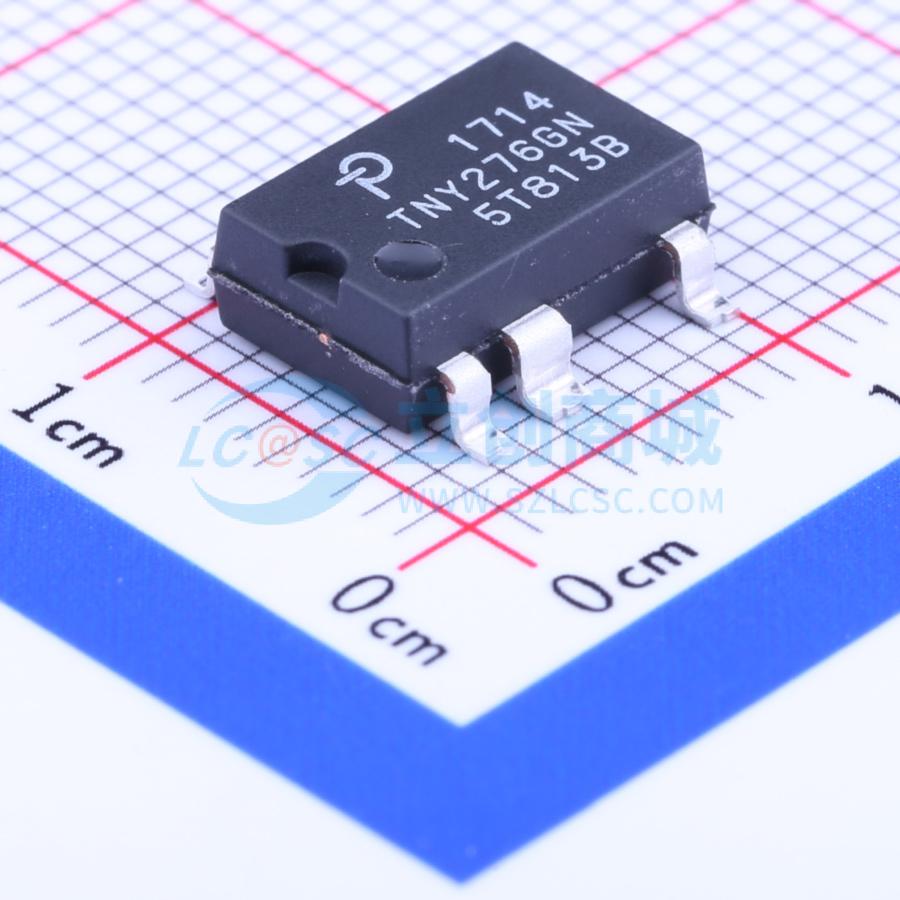

温馨提醒：图片仅供参考，商品以实物为准
TNY276GN-TL
具备增强灵活性和扩展功率范围的高能效离线式开关器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TinySwitch-III 集成了 700 V 功率 MOSFET、振荡器、高压开关电流源、电流限制（用户可选）和热关断电路。该 IC 系列采用开/关控制方案，提供了一种设计灵活的解决方案，具有较低的系统成本和扩展的功率能力。
- 商品型号
- TNY276GN-TL
- 商品编号
- C81580
- 商品封装
- SMD-7P
- 包装方式
- 编带
- 商品毛重
- 0.635克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 开关频率 | 132kHz | |
| 最大占空比 | 65% | |
| 晶体管耐压 | 700V |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 反馈方式 | 副边反馈 |
商品特性
- 最低系统成本与增强的灵活性：
- 简单的ON/OFF控制，无需环路补偿
- 通过BP/M电容值可选择电流限制
- 更高的电流限制可扩展峰值功率，或在开放式框架应用中扩展最大连续功率
- 更低的电流限制可提高封闭式适配器/充电器的效率
- 允许通过更换器件选择最佳的TinySwitch-III，无需重新设计其他电路
- 紧密的I参数公差可降低系统成本
- 最大化MOSFET和磁性元件的功率传输
- 最小化最大过载功率，降低变压器、初级钳位和次级元件的成本
- 导通时间延长 - 扩展低线调节范围/保持时间，以减少输入大容量电容
- 自偏置：无需偏置绕组或偏置元件
- 频率抖动可降低EMI滤波器成本
- 引脚布局简化了PCB的散热
- 源极引脚电气安静，可降低EMI
- 增强的安全和可靠性特性：
- 精确的滞后热关断保护，自动恢复，无需手动复位
- 改进的自动重启功能，在短路和开环故障条件下提供<3%的最大功率
- 输出过压关断，可选齐纳二极管
- 线路欠压检测阈值可使用单个可选电阻设置
- 极低的元件数量增强了可靠性，并支持单面印刷电路板布局
- 高带宽提供快速开启，无过冲和出色的瞬态负载响应
- 漏极与所有其他引脚之间的扩展爬电距离提高了现场可靠性
- EcoSmart - 极高的能源效率：
- 轻松满足所有全球能源效率法规
- 无偏置绕组时，265 VAC下空载<150mW；有偏置绕组时，<50mW
- ON/OFF控制在轻负载下提供恒定效率 - 非常适合强制性CEC法规和1 W PC待机要求
